Funktioniert mit BricsCAD (Windows) Pro und Platinum; BricsCAD (Linux) Pro und Platinum
Erzeugt 3D Solids durch die Rotation von geschlossenen 2D Objekten oder Regionen um eine Achse.
Zugriff auf den Befehl über
Befehlszeile: dmrotation
Menü: Modell | Direkt Modellierung | Rotieren
Werkzeugkasten: Direkt Modellierung |
: dmrotation
Geschlossene 2D Konturen zum Rotieren wählen: Wählen Sie eine Region oder ein geschlossenes 2D Objekt (geschlossene Polylinien, Kreise und Ellipsen werden akzeptiert).
Objekte/Unterobjekte im Satz: 1
Geschlossene 2D Konturen zum Rotieren wählen: Wählen Sie eine weitere Region oder ein weiteres geschlossenes 2D Objekt oder drücken Sie die EINGABETASTE, um die Auswahl zu stoppen.
Wähle Kante oder Linie als Achse oder definieren der Achse durch <2Punkte>/Xachse/Yachse/Zachse: Wählen Sie ein lineares Element, oder wählen Sie eine Option oder klicken Sie mit Rechts zum Definieren der Achse durch 2 Punkte.
Die selektierten Objekte werden dynamisch rotiert.Bewegen Sie die Maus zur Angabe der Winkel-Richtung und geben dann einen Punkt ein oder geben Sie den Rotations-Winkel in das dynamische Eingabefeld ein.
Befehls Optionen
|
Option |
Beschreibung |
|
Wähle Objekte |
Klicken Sie auf ein Objekt oder wählen Sie eine Option im Kontext-Menü DMROTATION. Die Quellobjekte werden aus der Zeichnung gelöscht. |
|
Wähle Kante oder Linie als Achse oder definieren der Achse durch <2Punkte>/Xachse/Yachse/Zachse: |

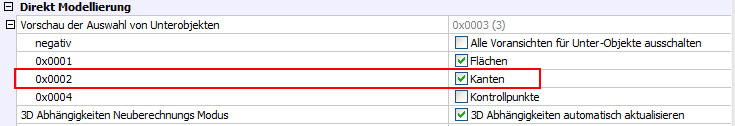

Wählen Sie eine Linie oder eine Kante eines Solids. Kanten eines Solids können nur ausgewählt werden, wenn die Option Kanten der Systemvariablen PREVIEWSUBENTS aktiv ist
|
|
2Punkte |
Definiere den Startpunkt der Achse <0,0,0>: Geben Sie den Startpunkt der Achse an, oder drücken Sie die EINGABETASTE, um den Ursprungspunkt des aktuellen BKS zu akzeptieren. Endpunkt der Achse angeben oder <benutze Achse parallel zur Ansichts Richtung>: Geben Sie den Endpunkt der Achse an, oder drücken Sie die EINGABETASTE, um die Achse parallel zur Ansichtsrichtung zu benutzen (= senkrecht zum Bildschirm).
|
|
Xachse |
Verwendet die X-Achse des aktuellen BKS als Rotationsachse. |
|
Yachse |
Verwendet die Y-Achse des aktuellen BKS als Rotationsachse. |
|
Zachse |
Verwendet die Z-Achse des aktuellen BKS als Rotationsachse. |
Ähnliche Befehle
Rotation - erzeugt 3D-Solid-Modelle durch die Rotation von 2D-Objekten.
XRotation - rotiert geschlossene 2D-Elemente, um sie in 3D-X-Solids zu verwandeln.
DMFase - erstellt eine Fase mit gleichem Abstand zwischen angrenzenden Flächen, die eine gemeinsame scharfe Kante haben.
DMLöschen - löscht Flächen und Solids.
DMExtrusion - erstellt 3D-Solids durch Extrudieren von geschlossenen 2D-Objekten oder Regionen.
DMAbrunden - erstellt eine Übergangs-Verrundung zwischen angrenzenden Flächen, die eine gemeinsame scharfe Kante haben.
DMSchieben - verschiebt die ausgewählten Flächen oder Kanten eines Solids unter Benutzung eines Vektors.
DMDrückenZiehen - erweitert oder verringert das Volumen eines Solids durch das Verschieben einer Fläche oder Oberfläche.
DMDrehen - dreht Flächen eines Solids um eine Achse.
