Benutzer Koordinaten Systeme

Wenn Sie Objekte in einer Zeichnung erzeugen, befinden sich diese im Bezug auf das der Zeichnung zugrundeliegenden kartesischen Koordinatensystems. Die ELEVATION Systemvariable gibt den Abstand von der xy-Ebene des aktuellen Koordinatensystems an. Wenn ELEVATION = 0 (Null) ist, werden Objekte in der xy-Ebene des aktuellen Koordinatensystems erstellt.

Jede Zeichnung hat ein festes Koordinatensystem, das als Welt Koordinaten System (WKS) bezeichnet wird.

Sie können auch beliebige Koordinatensysteme erzeugen, die sich irgendwo im dreidimensionalen Raum befinden. Diese werden als Benutzer-Koordinaten-Systeme (BKS) bezeichnet. Sie können irgendwo im WKS liegen und in jede Richtung orientiert sein. Sie können so viele BKS erzeugen wie Sie möchten. Sie können diese speichern oder neu definieren, um Ihnen bei der Konstruktion im dreidimensionalen Raum zu helfen. Durch das Definieren eines BKS innerhalb des WKS, können Sie die Erzeugung der meisten dreidimensionalen Objekte mit der Kombination von zweidimensionalen Objekten vereinfachen.

Wenn Sie eine neue Zeichnung erzeugen, befinden Sie sich automatisch im WKS; dies wird Ihnen durch den Buchstaben W im BKS-Symbol angezeigt. Wenn Sie sich eine Zeichnung in der Draufsicht anzeigen lassen, sehen Sie das Symbol für das Koordinatensystem von oben, mit der Z-Achse in gerader Richtung zu Ihnen. Wenn Sie sich eine dreidimensionale Zeichnung in einer Ansicht anzeigen lassen, außer in der Draufsicht, ändert sich das Symbol des Koordinatensystems so, dass es Ihren neuen Ansichtspunkt widerspiegelt.

ANMERKUNG

Das WKS können Sie weder löschen noch bearbeiten.

Um Ihnen bei der Orientierung im aktuellen Koordinatensystem zu helfen, zeigt BricsCAD ein Symbol für das Koordinatensystem (BKS Symbol) an. Die sichtbaren Teile der Achsen sind die positiven Richtungen.


WKS Draufsicht	BKS Draufsicht	WKS isometrische Ansicht	BKS isometrische Ansicht

Die drei Achsen werden durch drei Farben dargestellt. Dies erleichtert Ihnen die Orientierung im dreidimensionalen Raum.

x-Achse: rot
y-Achse: grün
z-Achse: blau

Der Befehl Draufsicht stellt die Draufsicht oder die Ansicht von oben im aktuellen BKS oder WKS wieder her.

Die Variable UCSICON steuert die Anzeige und die Position des BKS-Symbols:

Zeige Icon:

Kontrolliert, ob das Icon angezeigt wird oder nicht.

am Ursprung:

Steuert die Position des BKS-Symbols: Wenn eingeschaltet, zeigt das Symbol den Ursprungspunkt des aktuellen Koordinatensystems (BKS oder WKS) an. Wenn sich der Ursprung nicht innerhalb der Ansichtsgrenzen befindet, verschiebt sich das Symbol in eine Ecke des Ansichtsfensters, wie es in der Einstellungs Variable UCSICONPOS (BKS Icon Position) definiert ist.
Wenn die Option am Ursprung nicht angekreuzt ist, wird das Symbol, wie es in der Einstellungs Variable UCSICONPOS (BKS Icon Position) definiert ist, angezeigt.

Dynamisches BKS

Wenn die dynamische BKS Funktion aktiviert ist, wird das Koordinatensystem beim Zeichnen von Objekten automatisch an einer Fläche eines Solids ausgerichtet.

Diese Funktion wird durch die System Variable UCSDETECT gesteuert.

Das dynamische BKS ein- bzw. ausschalten

Führen Sie einen der folgenden Schritte aus:

Drücken Sie die F6 Funktionstaste.
Klicken Sie auf das Feld DBKS in der Status Zeile.

Arbeiten mit dem dynamischen BKS

Starten Sie einen Zeichnen-Befehl mit aktiviertem dynamischen BKS.
Bewegen Sie den Mauszeiger über die Fläche eines 3D-Solids.

Die Fläche wird hervorgehoben.
Wenn EIN, wird das Raster an der ausgewählten Fläche ausgerichtet.
Wenn die System Variable UCSICON = 3 (Ein am Ursprung) ist, wird das BKS Symbol in der gewählten Fläche angezeigt.

Wählen Sie einen Punkt, um mit dem Zeichnen zu beginnen.
Wenn der Zeichnen-Befehl abgeschlossen ist, wird das aktuelle BKS oder WKS wiederhergestellt.

So definieren Sie ein Benutzer-Koordinaten-System

Wählen Sie Zeichnungs Explorer > Koordinatensysteme im Menü Werkzeuge.
Der Dialog Zeichnungs Explorer - Koordinatensystem wird geöffnet.
Klicken Sie auf die Schaltfläche Neu () im Zeichnungs Explorer Dialog.
Der Dialog Zeichnungs Explorer wird geschlossen.
In der Befehlszeile wird angezeigt: Definieren Sie den Ursprung des neuen BKS oder ZAchse/3Punkte/Element/Ansicht/X/Y/Z/<AKtuell>:
Ein Kontext Menü wird geöffnet:

Drücken sie die 3P, um das BKS über Punkte zu definieren.
In der Befehlszeile wird angezeigt: Neuer Ursprung <aktueller Ursprung>:
Definieren Sie den Ursprungspunkt für das neue BKS.
In der Befehlszeile wird angezeigt: Punkt auf positiver X-Achse <altueller Punkt>:
Definieren Sie einen Punkt auf der positiven X-Achse.
In der Befehlszeile wird angezeigt: Punkt in X-Y-Ebene mit positivem Y-Wert <altueller Punkt>:
Definieren Sie einen Punkt auf der positiven Y-Achse.
Das BKS ist jetzt definiert.
Der Dialog Zeichnungs Explorer - Koordinatensystem wird wieder geöffnet.
Klicken Sie in das Feld BKS Name des neu definierten BKS und ersetzen Sie den <NeuesBKS> Vorgabenamen.
Schließen Sie den Dialog Zeichnungs Explorer.

Befehls Optionen

Siehe auch bei den Befehlen EXPBKS und BKS.

So stellen Sie das WKS wieder her

Geben Sie BKS in der Befehlszeile ein und drücken Sie dann die Eingabetaste.
In der Befehlszeile wird Folgendes angezeigt: Definieren Sie den Ursprung des BKS oder Benannt/Element/Vorheriges/Ansicht/X/Y/Z/ZAchse<Welt>:
Ein Kontextmenü wird angezeigt.
Führen Sie einen der folgenden Schritte aus:
Drücken Sie die Eingabetaste, um die Grundeinstellungen zu akzeptieren.
Wählen Sie Welt iim Kontextmenü.
Geben Sie W in der Befehlszeile ein und drücken Sie die Eingabetaste.

So stellen Sie ein BKS wieder her.

Wählen Sie Zeichnungs Explorer > Koordinatensysteme im Menü Werkzeuge.
Der Dialog Zeichnungs Explorer - Koordinatensystem wird geöffnet.

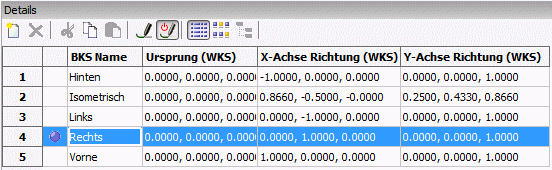

Klicken Sie in die leere Zelle vor dem Namen des BKS, um es aktuell zu machen.
Schließen Sie den Dialog Zeichnungs Explorer.

ANMERKUNG

Wenn kein BKS markiert ist, ist das WKS das aktuelle Koordinatensystem.

So stellen Sie ein relatives BKS ein

Führen Sie einen der folgenden Schritte aus:
Klicken Sie auf die Schaltfläche BKS... () auf dem Werkzeugkasten Einstellungen.
Wählen Sie BKS... im Menü Einstellungen.

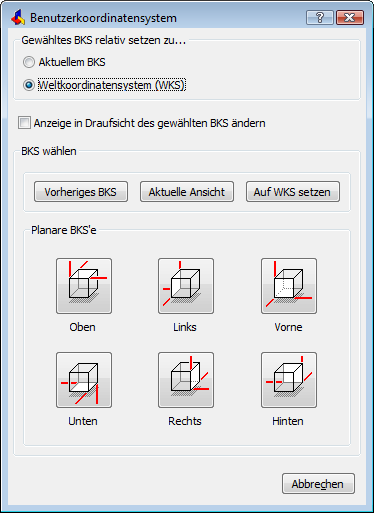

Der Dialog Benutzerkoordinatensystem wird geöffnet.

Wählen Sie eine der folgenden Optionen.

Gewähltes BKS relativ setzen zu Aktuellem BKS
Gewähltes BKS relativ setzen zu Weltkoordinatensystem (WKS).
(Option) Schalten Sie die Option Anzeige in Draufsicht des gewählten BKS ändern ein.
Klicken Sie auf eine der Tasten Planare BKSe .
Der Dialog Benutzerkoordinatensystem wird geschlossen.

ANMERKUNGEN

Wenn die Systemvariable UCSORTHO EIN-geschaltet ist, wird das orthographische BKS automatisch wiederhergestellt, wenn eine orthographische Ansicht mit dem Befehl -Ansicht oder durch eines der Werkzeuge auf dem Werkzeugkasten Ansehen von wiederhergestellt wird.
Die Systemvariable UCSVP (BKS Ansichtsfenster) steuert ob das BKS in einem Ansichtsfenster fest ist (UCSVP = EIN) oder sich ändert, um sich am aktuellen Ansichtsfenster auszurichten (UCSVP = AUS). Als Ergebnis werden alle Ansichtsfenster bei denen UCSVP = Aus ist, dem orthographischen BKS des aktuellen Ansichtsfenster angepasst, wenn UCSORTHO = Ein ist.

Befehls Optionen

Sehen Sie auch unter dem Befehl SETBKS nach.
