3dArray 【3d配列複写】　

Bricscad (Windows) Classic、Pro、Bricscad (Linux) Classic で動作します

3D長方形の配列と回転する極の配列を造ります（"three dimensional array"の省略）。

コマンドへのアクセス

コマンド入力： 3darray

エイリアス： 3a, array3d

メニューバー：修正 | 3D 配列複写

ツールバー：修正 |

： 3darray

コマンドプロンプト：

配列複写する図形を選択: (一つ以上の図形を選択します。)

セット内の図形: 1

配列複写する図形を選択: (続けて図形を選択、または、Enterキーを押します。)

整列タイプ: 回転(P)/<矩形>: (P または R を入力します。)

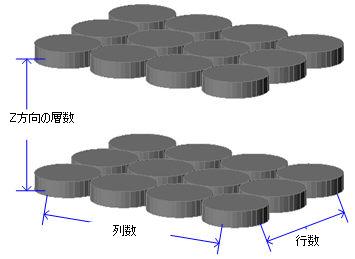

長方形の配列：

行数 <1>: (数を入力、または、Enterキーを押します。)

列数 <1>: (数を入力、または、Enterキーを押します。)

Z方向の層数 <1>: (数を入力、または、Enterキーを押します。)

Y-方向の行間隔: (数を入力、または、Enterキーを押します。)

X-方向の間隔(|||): (数を入力、または、Enterキーを押します。)

深さ: (数を入力、または、Enterキーを押します。)

回転の配列：

Enter=図形間の角度指定/<配列複写数>: (数を入力、または、Enterキーを押します。

整列角度 (+ 反時計回り, - 時計回り) <360>: (数を入力、または、Enterキーを押します。)

図形を回転複写させますか? いいえ(N)/<はい>: (Y または　N　を入力します。)

配列の中心点: (点を選択、または、x,y,z座標を入力します。)

配列複写の中心軸に沿って 2番目の点を指示: (点を選択、または、x,y,z座標を入力します。)

コマンドオプション

オプション	説明
配列複写する図形を選択	配列複写する図形を指定します。回転/矩形何れかの複写方法を指定します；Enterキーを押して実行します。
回転(P)	図形を回転しながら、配列複写を行います。
矩形	矩形の配列複写オプションを指定し、配列複写を行います。

矩形の配列複写のオプション	説明
行数	行数を指定します（x方向）；線形であれば、1を入力します。配列方向を下側に指定する場合は、負数を入力します。
列数	列数を指定します（y方向）。配列方向を左側に指定する場合は、負数を入力します。
Z方向の層数	層数を指定します。(z方向). 配列方向を下側に指定する場合は、負数を入力します。
Y-方向の行間隔	図形の行間隔を指定します。
X-方向の間隔(\|\|\|)	図形の列間隔の距離を指定します。
深さ	図形の層数の間隔を指定します。

配列回転のオプション	説明
Enter=図形間の角度指定	各コピー間隔の角度を指定します。
配列複写数	図形の配列数を指定します；1より大きい数を入力します。
整列角度	配列の範囲と方向を決定します。完全な円を描くように複写を行う場合、360を入力します。円の一部を描くように複写を行う場合、360より小さい数を入力します。反時計回りに配列を描く場合、正数を入力します。時計回りに配列を描く場合、負数を入力します。
図形を回転複写	配列複写時に図形の回転を行うかを決定します。いいえ図形は回転しません；全ての図形を元図形と同じようにします。はい図形を回転します。
配列の中心点	回転配列の中心軸の始点を指定します。点を選択するか x,y,z座標を入力します。
配列複写の中心軸に沿って２番目の点を指示	回転配列の中心軸の終点を指定します。点を選択するか x,y,z座標を入力します。
