レイアウト

コマンド: LAYOUT

Bricscadでは、１つの図面において255のレイアウトを作成することが可能です。 各レイアウトは、それぞれが１枚の紙のように表示されます。 レイアウトごとに、あなたは印刷領域、印刷尺度、線の太さ、ペン番号を指定することができ、さらにレイアウトにビューポートの他、寸法、表題欄など他の形状を加えることもできます。 ペーパー空間レイアウトに描き加える図形は、モデル空間では表示されません。

各々のレイアウトは、少なくとも1つのレイアウトビューポートを必要とします。 ビューポートは、モデル空間の図面の全体または一部分を表示することができます 。

新規レイアウトを追加することや、レイアウトをテンプレートファイル（.dwt）、図面ファイル（.dwg）または図面交換ファイル（.dxf）からインポートすることもできます。

新規のレイアウト作成

1. 以下のいずれかを実行:

2. レイアウトツールバーの新規レイアウトボタン()をクリックします。

3. 入力メニューで、レイアウト＞新規レイアウトを選択して下さい。

4. コマンドバーより、layoutを入力し、Enterキーを押します。そして N を入力し、Enterキーを押します。

コマンドバーメッセージ: レイアウト名: <レイアウト1>:

2. 以下のいずれかを実行:

3. レイアウト名を入力して、Enterキーを押します。
   レイアウト名は、最大255キャラクタの長さまでで、文字や数、記号等の組み合わせを使用できます。

4. デフォルト名を使用するときは、そのまま右クリックあるいは、Enterキーを押してください。 （例、レイアウト１）

新規のレイアウトタブが追加されます。

3. 少なくとも１つのビューポートを作成して下さい。（レイアウト内でビューポートを作成を見てください。）

レイアウトのコピー

1. コピーしたいレイアウトタブを右クリックしてください。コンテキストメニューが表示されます。


2. コンテキストメニューでコピーを選択してください。
   コマンドバーメッセージ: 新規レイアウト名:

3. コマンドバーに、新規の名前を入力し、Enterキーを押して下さい。
   選択されたレイアウトのコピーが追加されます。

レイアウトのインポート

1. モデルタブ、あるいはレイアウトタブを右クリックして下さい。
   コンテキストメニューが表示されます。

2. コンテキストメニューでテンプレートより…を選択して下さい。
   ファイルからテンプレートを選択というウィンドウが開きます。

3. レイアウトをインポートしたい図面を選択して下さい。

4. ファイルからテンプレートを選択のウィンドウにおいて、開くボタンをクリックして下さい。
   レイアウトを入力ウインドウが開きます。

5. インポートしたいレイアウトを選択して下さい。
   複数のレイアウトを選択するには、Ctrlキーを押したままにして下さい。

6. レイアウトを入力のウィンドウで、OKボタンをクリックして下さい。
   選択されたレイアウトがインポートされます。

レイアウト名変更

1. 名前を変更したいレイアウトタブを右クリックします。
   コンテキストメニューが表示されます。

2. コンテキストメニューで、名前変更を選択して下さい。
   レイアウト名を変更のダイアログが開きます。

3. 新しいレイアウト名を、レイアウト名を変更ダイアログの名前欄へ入力します。

4. レイアウト名変更のダイアログでOKボタンをクリックします。

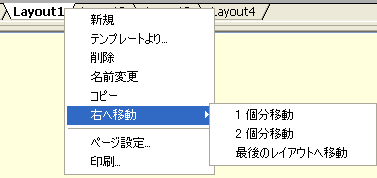

レイアウトタブの配置

1. 削除したいレイアウトタブを右クリックします。


2. 以下のいずれかを実行:

3. 右へ移動を選択します。

4. 左へ移動を選択します。

3. 選択されたレイアウトタブを移動するために、以下のことをして下さい。

4. 移動させるタブ位置の数を選択して下さい。

5. 最後のレイアウトへ移動します、あるいは、最初のレイアウトへ移動しますを選択して下さい。

レイアウトの削除

1. 削除したいレイアウトタブを右クリックします。


2. コンテキストメニューで削除 を選択します。
   選択されたレイアウトが削除されます。
