属性情報の抽出

Attext コマンドダイアログボックスで、属性からテキストファイルへデータをコピーします。

-Attext コマンドコマンドラインで属性からテキストファイルへデータをコピーします。

ファイルがそうすることができるテキストデータベースまたはスプレッドシートで挿入します。

次のフォーマットでファイルを保存できます。

カンマ区切りフォーマット（CDF）：ブロックのそれぞれの要素を1行に持ちます。個々の属性フィールドは、カンマで区切られます。文字列フィールドは、シングルクォーテーション記号で囲まれます。 CDFファイルに抽出するときは、テンプレートファイルを指定しなければなりません。
スペース区切りファイル（SDF）：ブロックのそれぞれの要素を1行に持ちます。それぞれの属性フィールドは、固定の長さを持ちます。区切り文字や文字列を表す記号はありません。 SDFにファイルに抽出する場合、テンプレートファイルを指定しなければなりません。
図面交換フォーマッ?ト（DXF）：挿入基点、回転角度、属性値などのそれぞれのブロックについての情報を含む、標準DXFファイルのサブセット（*.dxxファイル）を作成します。テンプレートファイルは不要です。

属性を CDF または SDF ファイルに抽出する前に、テンプレートファイルを作成する必要があります。テンプレートファイルは、ファイルに抽出したい属性フィールドを指定するASCIIテキストファイルです。テンプレートファイルのそれぞれの行が、1 つの属性フィールドを指定します。 Bricscadは、ブロック名、挿入基点の X，Y，Z 座標値、ブロックが挿入された画層名といった特殊な項目を含めて、最大 15 フィールドを認識します。任意でこれらのフィールドを含めることができます。テンプレートファイルには、少なくとも1つの属性名のフィールドが必要です。

テンプレートファイルのそれぞれの行は、フィールド名から始まります。ブロック名や挿入点などのフィールドは、BL：から始まります。次の空白でない文字は、C （文字列フィールドを示す）か、N （数値フィールドを示す）でなければなりません。この文字列に続く3桁の数字は、フィールドの幅（文字数）を指定します。最後の3桁の数字は、小数の桁数を示します（数値フィールドの場合）。文字フィールドの場合は、最後の3桁は必ずゼロ（000）でなければなりません。典型的テンプレートファイルは次のようになります。

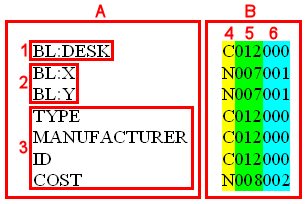

フィールド名

フィールドフォーマット

1.ブロック名（先頭文字は、BL: から始まります）

2.挿入基点（先頭文字は、BL: から始まります）

3.属性タグ

4.フィールドデータ型を示します：C =文字列，N =数値

5.文字列フィールド、または数値フィールドの幅

6.数値フィールドの小数の桁数、文字列フィールドでは 000

属性情報を抽出するには

以下のいずれかを実行:
ツールツールバーの属性書出ボタンをクリックします。
ツールメニューの属性書出を選択します。
コマンドバーより、attext と入力しEnterキーを押します。

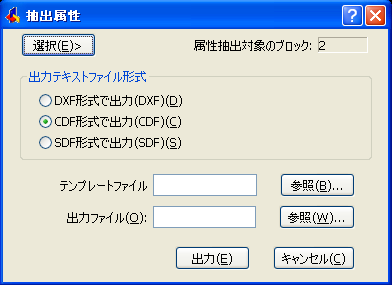

抽出属性ダイアログが開きます。

[選択] ボタンをクリックします。
一時的に、[抽出属性] ダイアログが閉じられます。
属性情報を抽出したいブロックを選択し右クリック、または [Enter] を押します。
[抽出属性] ダイアログが再度開きます。
出力テキスト形式を選択します。DXF形式で出力 (図面交換フォーマット), CDF形式で出力 (カンマ区切りフォーマット) SDF形式で出力 (スペース区切りファイル).
テンプレートファイルを選択します。
出力ファイル名を指定します。
[出力] ボタンをクリックします。
コマンドバーにプロンプトが表示されます: ＜数量＞抽出するレコード：
