Export【書き出し】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

複数のベクトルとラスター形式で図面をエクスポートします。

Linux は wmf と emf へのエクスポートはサポートしていません。

コマンドへのアクセス

コマンド入力 : export

エイリアス : exp, dwfout

メニューバー : ファイル | 書き出し

: export

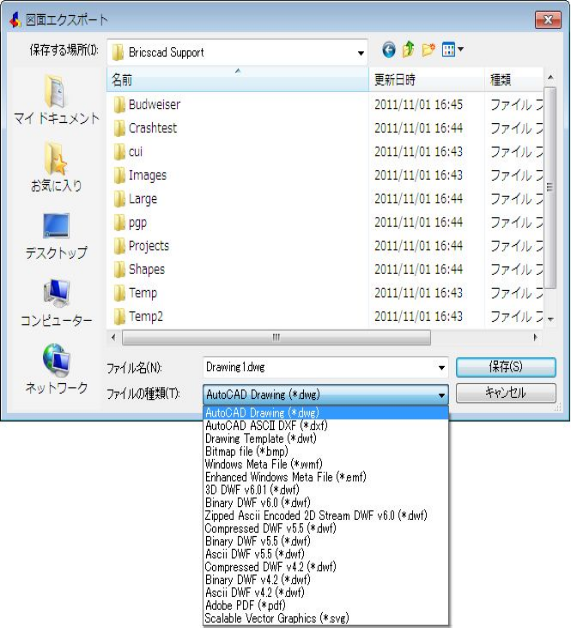

ダイアログボックスを表示します:

ドロップダウンリストから書き出すファイルの形式を選択し保存をクリックします。

コマンドオプション

CAD 形式	拡張子	説明
AutoCAD Drawing	DWG	AutodeskによってCAD図面形式が作成されています；DWGの旧バージョンで図面をエクスポートするには、SaveAsコマンドを使用します。
AutoCAD ASCII DXF	DXF	Autodeskによって図面交換形式が作成されています；バイナリDXFファイルを作成するためには、DxfOut コマンドを使用します。
Drawing Template	DWT	新しい図面はテンプレートに基づいています。
DWF	DWF	AutodeskによってCADの表示形式が作成されています；"design Web format."の略です。
Binary DWF	DWF	DWFの圧縮されたバージョン。

Vector Formats	拡張子	説明
Windows Meta File*	WMF	マイクロソフトによって作成されたベクトル形式；クリップボードで使用されます。
Enhanced Windows Meta File*	EMF	WMFの更新バージョン
Adobe PDF	PDF	Adobeによって作成された出版書式です；"portable document format."の略です。

ラスター形式	拡張子	説明
Bitmap*	BMP	マイクロソフトによって作成されたラスター形式；クリップボードで使用されます。

XMLフォーマット	拡張子	説明
Scalable Vector Graphics	SVG	Scalable Vector Graphics（SVG）は、静的と動的の両方の2次元のベクタグラフィックスを、（すなわち、インタラクティブまたはアニメーション）記述するためのXMLベースのファイル形式の仕様ファイルです。 SVGは1999年以来、World Wide Web Consortium （W3C）によって開発されている標準仕様です。

(*)PictureExportScaleユーザー環境設定は、イメージフォーマット(WMF, EMF, BMP)をエクスポートする時のビューサイズの表示サイズです。
出力ビューサイズは、現在のビューサイズのピクセル数にこの係数を乗じたものです)

手順

PDF設定にエクスポート

PDFに図面をエクスポート
