Field 【フィールド】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

属性またはテーブルセルに複数行のフィールドを挿入します。

フィールドは、図面のプロパティ(ファイル名(日付を除く...など)、図形のプロパティ (長さ、範囲、画層, ...)を表示する為の可変的なテキストです。ユーザはプロパティから出力する設定と変数を決めます。

値が表示されない場合はハイフンを表示 (----)

コマンドへのアクセス

コマンドバー: field

エイリアス : なし

メニューバー : 入力| フィールド入力

ツールバー: Insert |

: field

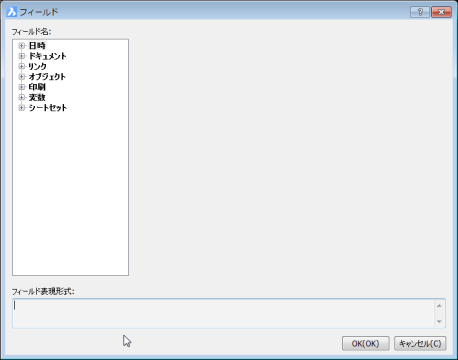

ダイアログボックスを表示します:

フィールドを選択します。OKをクリックします。

コマンドプロンプト:

コマンドオプション

オプション

説明

高さ

文字の高さを指定します。

高さを指定<カレント文字高さ>:

位置合わせ

テキストの位置合わせを設定します。

位置合わせを入力 [左上(TL)/中上(TC)/右上(TR)/左中(ML)/中中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)] <左上>:

手順
