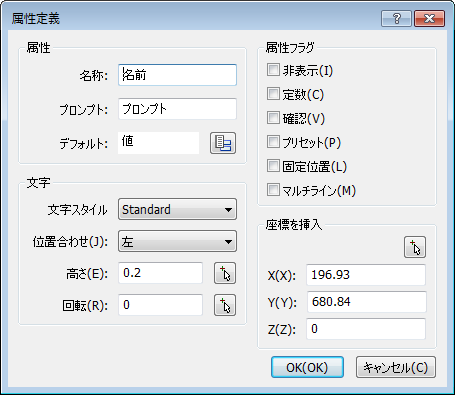

AttDef 【属性定義】

名称

属性のタグ名を指定します; このタグ名により、BricsCADが属性を特定します。225字まで文字、数字、句読点を仕様できます。

プロンプト

ユーザープロンプトを指定します; 図面に属性が後で挿入された時、コマンドプロンプトで表示されます。このフィールドは空欄にしておくことができます; BricsCADは属性挿入の時にプロンプトとしてこのタグを仕様します。

既定値

既定値を指定します；図面に挿入時に属性内容の初期値として、コマンドバーに<360>このように表示されます。

フィールドに挿入ボタン ()をクリックして、フィールドに属性値を適用します。 (FIELDコマンドをご参照ください。)

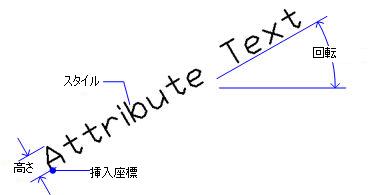

文字

文字スタイル

属性文字に文字スタイルを指定します；図面に定義されたスタイルの1つから選択します。（styleコマンドで文字スタイルを追加作成できます。）

文字位置合わせ(J)

属性文字の位置合わせを指定します。

高さ(E)

属性文字の文字高さを指定します。値を入力、またはアイコンをクリックします。

高さ

一時的にダイアログボックスが非表示になります。コマンドプロンプト:

文字高さを選択-値を入力または、図面の中で2点をクリックします。

回転角度(R)

文字の回転角度を指定します。値を入力、またはアイコンをクリックします。

角度

一時的にダイアログボックスが非表示になります。コマンドプロンプト:

文字角度を選択- 角度を入力または、図面の中で2点をクリックします。

属性フラグ

非表示(I)

属性を隠します；属性が非表示になり、印刷もされません。（AttDispコマンドで属性の表示・非表示を切り替えることができます。）

定数(C)

既定値を使用します；値の変更はできません。

確認(V)

値を確認、修正します；誤った値の修正ができます。

プリセット(P)

コマンドバーに表示せずに属性を挿入します；挿入後、AttEditコマンドで編集することができます。

ロック位置

ブロック参照内の属性の位置をロックします。

ロックされていない属性は、サイズを変更することができ、グリップ編集と複数の属性を使用して、ブロックの残りの部分に対して相対的に移動することができます。

マルチライン

単一行文字の代わりに、複数行のマルチテキストを使用します。

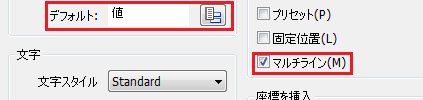

マルチラインフラグにチェックした場合デフォルトテキストフィールドがグレーアウトされその横に () が表示されます。

ボタンをクリックするとマルチライン文字を定義するために属性定義ダイアログボックスが一時的に非表示になります。プロンプト:

複数行属性の位置を指示: 位置を指定します。

MTEXT コマンドが起動します。

属性のデフォルトの文字を入力し、文字フォーマティングツールバーのOKボタンをクリックします。

座標入力

座標入力

一時的にダイアログボックスが非表示になります。コマンドプロンプト:

挿入基点を指示 -座標を入力または、図面の中で2点をクリックします。

X

属性の挿入基点のx座標を指定します。

Y

 y座標を指定します。

Z

z座標を指定します。
