BricsCAD (Windows) Pro、Platinumと、BricsCAD (Linux) Pro、Platinumで動作します。
レイアウトビューポートで3Dソリッドの破線表現を作成します。
コマンドへのアクセス
レイアウトを選択し、レイアウトビューポートの内側(フローティングビューポートのモデル空間)をダブルクリックします。
コマンド入力: solprof
メニューバー: モデル | ソリッド外形線
ツールバー: 切断 |
: solprof
コマンドプロンプト:
図形選択:3Dソリッドを選択します。Enterを押し図形選択を終了します。
隠れ線に分割画層を使用しますか? <はい>/いいえ: オプションを選択します。
結果を面に投影しますか? <はい>/いいえ: オプションを選択します。
直角エッジを隠しますか? <はい>/いいえ: オプションを選択します。
選択した3Dソリッドは、レイアウト・ビューポートと平行して、面に反映されます。
2つのブロックは、表示する(隠線のための1つ)ために作成されます。
ブロックは、新しく作成された2つの画層に置かれます: 1つは表示する線のため、1つは隠線のため。
表示線を含む画層名:PV-<viewport handle>.
隠線の画層名: PH-<viewport handle>.
ビューポートのハンドルを確認するためには、ビューポートを選択し、List コマンドを実行してください。
コマンドオプション
オプション |
説明 |
隠れ線に分割画層を使用しますか? |
ブロックを2つ作成します。: 1つは表示線の為、1つは隠線の為です。表示線のブロックは、PV-<viewport handle>画層に作成されます。 隠線のブロックは PH-<viewport handle>画層に作成されます。 たとえ、幾つかの側面の線がもう1つのソリッドの後ろに隠れていても、選択した各ソリッドの全ての側面の線は表示線とみなされます。1つのブロックだけ PV-<viewport handle> 画層に作成されます。
|
結果を面に投影しますか? |
側面の線は表示に平面に投影されます(=は表示方向に対して垂直な平面と現在のUCS基点を通る通過です)。 投影しません。 各々の側面線は、その3D位置に残ります。 |
直角エッジを隠しますか? |
接線のエッジは、2つの接触する面の間の平行線です。 それは、2つの面の間の仮想線です。 ほとんどの場合、接線のエッジは、除外する必要があります。

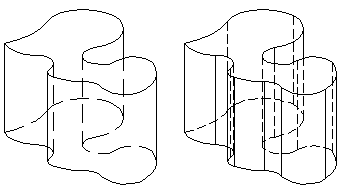

接線のエッジを除外(左) - 接線のエッジを表示(右) 接線のエッジを除外します。 接線のエッジを表示します。 |
関連コマンド
Flatshot - ブロックや新規図面のモデル空間内のすべての3Dソリッドの隠線の表現を作成します。
Hide - 3D図形から隠線を除外します。
ShadeMode - シェーディングスタイルを3D図形に設定します。
