3dCompare[3D比較]

Platinum

2つの図面間でソリッドとサーフェスの幾何学的比較を実行します。結果は新しい図面に表示され、メカニカルブラウザにレポートされます。

コマンドへのアクセス

コマンド入力: 3dcompare

ツールバー: 3D比較 |

リボン: ツール | 3D比較 |

: 3dcompare

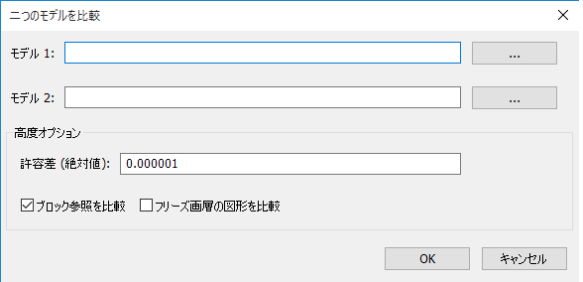

ダイアログボックスを表示:

以下を実行します:

選択したファイルが、比較_<ファイル_1>_<ファイル_2>.dwg という名前の新しい図面にアタッチされます。

この図面の比較レイアウトにはビューポートが2つあり、モデルが1つずつ表示されます。

モデル間の相違点がメカニカルブラウザパネルに示されます。

3DCOMPAREMODE システム変数の設定値で、比較レイアウトのビューポートの表示をコントロールします。

リボンのツールタブの3D比較パネルlにあるツールを使い、表示モードを切り替えることができます。

アイコン	名称	説明
	左のビューポート	Comparisonレイアウトの左のビューポートの相違の表示/非表示を切り替えます。
	右のビューポート	Comparisonレイアウトの右のビューポートの相違の表示/非表示を切り替えます。
	単一ビューポート	モデル空間の違いを表示します。このオプションに切り替えたとき、両方のレイアウトビューポートの表示オプションを無効にします。

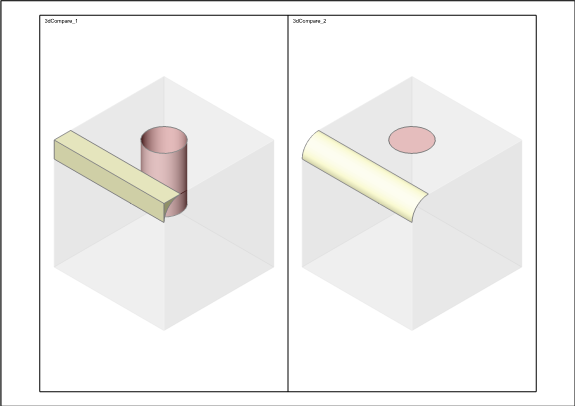

上図では、両方のレイアウトビューポートに相違点が表示されています。

コマンドオプション

オプション	説明
許容差(絶対値)	許容差を幾何学的に比較します。
ブロック参照を比較	ブロック内容の比較を行うかを指定します。 3DCOMPAREは、ノードにソリッドを含む可能性のある任意の深さのブロック構造で動作します。ブロック構造だけでなく、規則的なブロックや挿入に基づくアセンブリも分析できます。
フリーズ画層の図形を比較	フリーズ画層の図形比較の有無を指定します。
