3dOsnap [3D図形スナップ設定]

設定ダイアログボックスから3D図形のための図形スナップを設定します。("3D object snapの略")

コマンドへのアクセス

コマンド入力:  3dosnap

ツールバー: 3D Entity Snaps |

: 3dOsnap

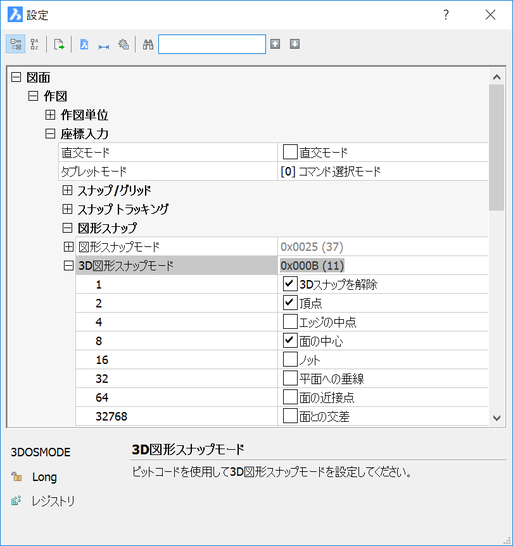

ダイアログボックスを表示:

コマンドオプション

関連コマンド

-3dOsnap - コマンドラインで3D図形のための図形スナップモードの切り替えが行えます。

OSnap - 設定ダイアログから図形スナップを設定します。

-OSnap - コマンドバーから図形スナップモードの切り替えを行います。

Aperture - 図形スナップの吸着範囲のサイズを指定します。

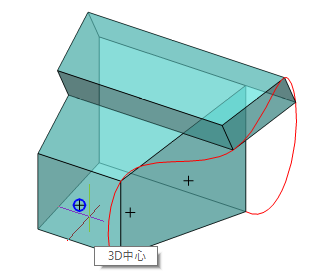

Zcenter - 3Dセンター図形スナップを切り替えます。平面または3Dカーブ面の中心にスナップします。

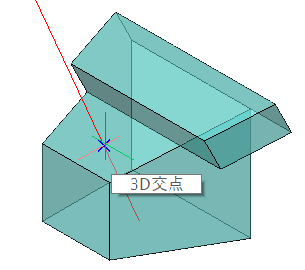

Zintersection - 3D交点スナップを切り替えます。線形図形、エッジ、極スナップまたは図形スナップトラッキングラインと面との交点にスナップします。

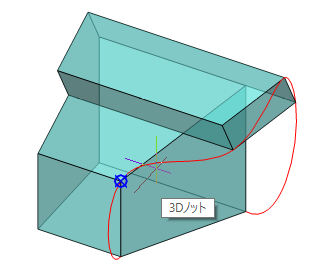

Zknot - 3Dノット図形スナップを切り替えます。spline上のノットにスナップします。

Zmidpoint - 3D中点スナップを切り替えます。面のエッジの中点にスナップします。

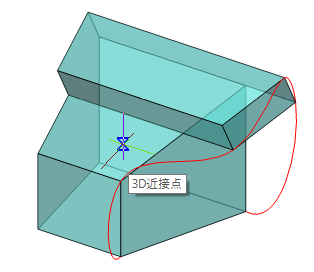

Znearest - 3D近接点図形スナップを切り替えます。カーソルに最も近い3D図形の面上の点にスナップします。

Znone - すべての3Dスナップモードを無効にします。

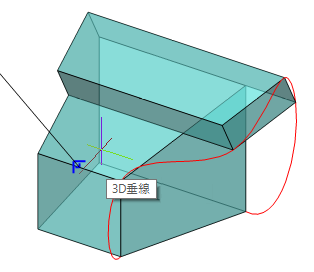

Zperpendicular - 3D垂直図形スナップを切り替えます。面に垂直な点にスナップします。

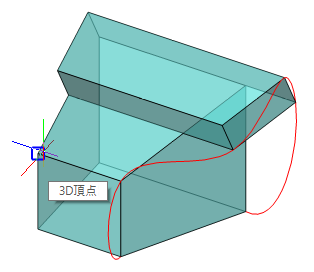

Zvertex - 3D頂点図形スナップを切り替えます。3D図形の最も近い頂点にスナップします。
