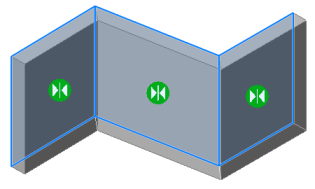

BimAttachComposition [複合材をアタッチ]

ダイアログ(D)

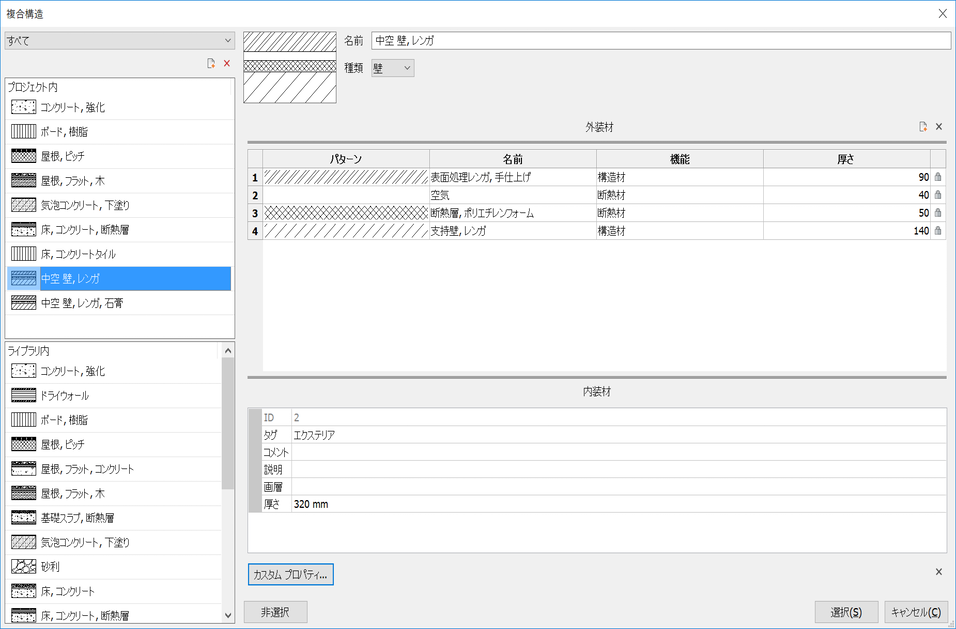

複合構造 ダイアログボックスが表示されます。

複合構造の種類を選択

ボタンをクリックして一覧から複合構造の種類を選択します。

• すべて: すべての複合構造を一覧表示します。

• 壁: 種類が壁の複合構造だけを一覧表示します。

• スラブ: 種類がスラブの複合構造だけを一覧表示します。

• 屋根: 種類が屋根の複合構造だけを一覧表示します。

• その他: 種類がその他の複合構造だけを一覧表示します。

複合構造の種類は複合構造の種類プロパティで定義されます。複合構造は壁、スラブ、屋根、その他に分類されていますが、2D図形を含むあらゆる図面図形に任意の種類の複合構造をアタッチすることができます。

プロジェクト内

プロジェクトデータベースで既に使用されている複合構造です。

ライブラリ内

ライブラリデータベースで使用できる複合構造です。

構造グリッド

各種複合構造層のマテリアルと厚さが示されます。最上部の層がソリッドの外側面に配置されます。

• 新しい層を追加するには、PLYを追加ボタン () をクリックします。

• 層を削除するには、層を選択し、削除 ボタン () をクリックします。

• 層の順序を変更するには、パターン名の前にある数字ボタンを目的の位置までドラッグします。

• マテリアルを編集するには、パターン または名前欄をダブルクリックします。

• 別の機能を選択するには、関数欄をクリックします。デフォルトでは、マテリアルの定義で機能が設定されます。

• 層の厚さを調整するには、厚さ欄をクリックします。
  マテリアルの 可変の厚さプロパティが いいえ に設定されている場合、厚さを変更することはできません。必要な場合は、[厚さ] 欄をダブルクリックしてマテリアルを編集します。

• 層の厚さのロックとロック解除を切り替えるには、鍵アイコンをクリックします。厚さのロックを解除できる層は1つだけです。ロック解除した層の厚さは、ソリッドの厚さに対して調整されます。

• : 厚さはロックされています。すべての層の厚さがロックされている場合、ソリッドの厚さは複合構造の全体の厚さに調整されます。複合構造に変更を加えた場合は、BIMUPDATETHICKNESS コマンドを実行すると複合構造の厚さがソリッドに再適用されます。

• : 厚さのロックは解除されています。マテリアルの 可変の厚さプロパティを はい に設定している場合のみ画層の厚さをロック解除することができます。

プロパティ グリッド

選択したマテリアルのプロパティが示されます。

• ID: IDは編集できません。

• 種類: 複合構造の種類です。
  フィールドをクリックして、壁、スラブ、屋根、その他 から選択します。

• タグ: ユーザー定義の一連のタグです。
  複数のタグはコンマで区切ります。
  英文字のタグは大文字と小文字が区別されます。
  タグを編集するには、フィールドを選択し、参照ボタン () をクリックします。



• 画層: 作成された断面に複合構造の画層を設定します。

• 厚さ: 複合構造の全体の厚さです。いずれかの画層にロック解除した厚さがある場合は、複合構造の最小厚さが表示されます。
