BimFlip [フリップ]

BIM BIM BIM

複合材料の画層が始まる開始面を反転させます。

挿入図形(例：ウィンドウやドア)を左/右に映し出す、または内/外に反転させます。

コマンドへのアクセス

コマンド入力: bimflip

メニューバー: BIM | フリップ

ツールバー: BIM |

クワッド: BIM 分類 | (ソリッド)

クワッド: BIM | (挿入図形)

: bimflip

コマンドバーの表示:

フリップする BIM図形を選択: (壁、スラブを選択、または挿入します。)

セット内の図形: 1

フリップする BIM図形を選択: (複数の壁、スラブを選択、または挿入、または、Enterを押します。)

挿入図形を選択しなかった場合:

xx 個のオブジェクトで完了

積み重なった複合材料が選択ソリッドにアタッチしている場合、結果はBimSectionUpdate コマンドで生成された図面に表示されます。

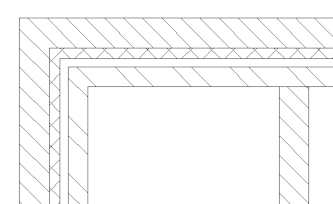

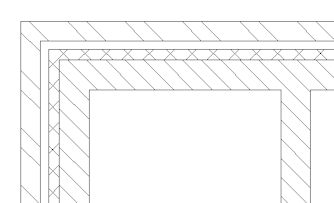

実行前	実行後

最低でも1つの挿入図形を選択した場合:

挿入図形をフリップ左-右/内-外 <左-右>: (左-右でよければEnterを押し、内-外に反転させる場合は１を入力してEnterを押します。)

コマンドオプション

オプション	説明
BIM図形を選択してフリップ	BimFlip コマンドが挿入図形、壁、スラブを承認します。 BIM classification が無いソリッドは選択できません。コマンドは以下の条件をともに満たすソリッドにのみ有効です。 BIM 分類がアタッチされている。 BIM sectionが計算されている。 BricsCADはフリップできなかったソリッド数を報告します。 '... 失敗したオブジェクト：xx個
左-右	ソリッドの面で垂直軸を中心に挿入図形を描写します。
内-外	挿入図形をソリッドの反対側へ反転させます。
