BimDrag [ドラッグ]

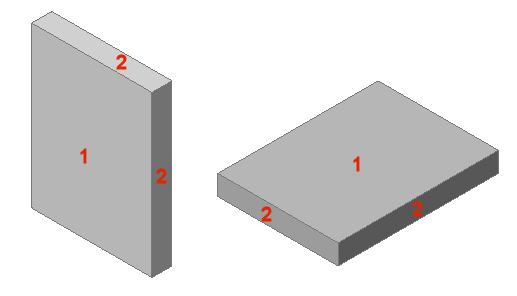

上位面

オプション：

• ソリッドをドラッグ: 選択したソリッドを他のソリッドと接続させたまま移動させます。

• 面をドラッグ: 選択した面のみ移動させます。それに応じてソリッドの厚み（幅）は変化します。

• ソリッドをコピー: 選択したソリッドのコピーを作成します。

コマンドバーの表示:

ソリッドをドラッグする距離を指定、または [切替(S)]:

Ctrlキーを押すか、コマンドバーに S と入力してオプションを切り替えます。

ヒントをオンにしている場合、現在のモードがヒントウィジェットに示されます。

• ソリッドをドラッグ:

• 面をドラッグ：

• ソリッドをコピー：

以下のいずれかを実行します。

• 図面でポイントを指定します。

• ダイナミック寸法欄に数値を入力します。
  別の参照面を選択する場合はTABキーを押します。現在の参照面が反転表示されます。

下位面

選択した面を移動させ、ソリッドを伸張します。または、選択した面を別のソリッドの上位面と結合させることができます。

クワッドのモデルタブで至近に接合 () を選択すると、選択した下位面が別のソリッドの最も近い上位面に自動的に接合します

BimDrag コマンドを下位面に適用して以下を行えます。

• 壁の長さを変更する。

• 壁と壁をT字接合する。

• 壁の高さを変更する。

• 壁を床または屋根スラブに接合する。

• スラブの寸法を変更する。

• スラブを壁に接合する。

• 開口部の寸法を修正する。

• インサートで作成した開口部の内側の面に適用した場合、窓やドアを垂直方向または水平方向に移動する。

ヒントをオンにしている場合、ヒント ウィジェットが表示されます。

• 移動:

• 結合:

選択した面を移動させるには、以下のいずれかの手順を行います。

• 図面でポイントを指定します。

• ダイナミック寸法に数値を入力して、指定した距離だけ面を移動させます。

• TABキーを数回押して別の基準面を選択します。移動する面は、この基準面と平行に配置されます。
  現在の基準面がハイライト表示されます。ドラッグしている面と平行なすべての面が、一番近いものから順番に認識されます。Shiftキーを押したままTABキーを押すと、基準面が逆順に切り替わります。



  基準面（左から順に）: ソリッドの上面 / 開口部の上面/ 開口部の底面 / ソリッドの底面

選択した面を接合するには、

• Ctrlキーを押して、別のソリッドの上位面と接合させます。
  コマンドバーの表示:
  接合する1つまたは複数の3Dソリッドを選択 <自動選択はENTER>:

以下の何れかを実行します:

• Enterを押して、別のソリッドの一番近い面に接合させます。

• 接続先のソリッド面にカーソルを合わせてハイライト表示させ、ドラッグしている下位面を接合させます。面を選択するには、クリックします。または、さらに面を選択して、右クリックするか、Enterを押して確定します。
