BimSplit [分割]

BIM BIM BIM

自動的に分割されたセグメントソリッドを分離し、切断面の選択を使用した分割を可能にします。

コマンドへのアクセス

コマンド入力:  bimsplit

メニューバー:  Bim | 分割

ツールバー:  Bim |

: bimsplit

コマンドバーの表示:

図形を選択: (3Dソリッドまたは1つか複数の面を選択します。)

セット内の図形: 1

図形を選択: (さらにソリッドまたは面を選択するか、Enterを押します。)

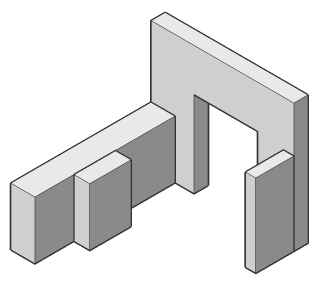

6つのパーツに分割された図形

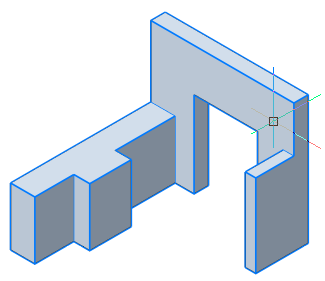

(*)SELECTIONPREVIEWの値が2か3である事を確認した状態で、マウスをソリッドの上に移動しTABキーをソリッド全体がハイライトされるまで押すことで、ソリッドの選択が行えます。

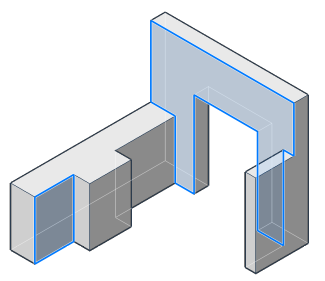

(**)面を選択するには面の上にカーソルを置き、クリックします。このときSELECTIONPREVIEW または SELECTIONMODESの値は関係ありません。

コマンドオプション

ソリッドを選択:

切断面を選択:

手順

ソリッドを自動分割するには

切断面を使用してソリッドを分割するには

関連コマンド

BimConnect - 2つのソリッドの下位面同士をL字結合させます。

Union - 3Dソリッドや2Dリージョンに対してブーリアン演算操作を行い、単一の図形に別のものに融合して合成ソリッドや合成リージョン作成します。

SolidEdit - 3Dソリッドと2D領域を編集します。
