Union [和]

Pro, Platinum Pro, Platinum Pro, Platinum

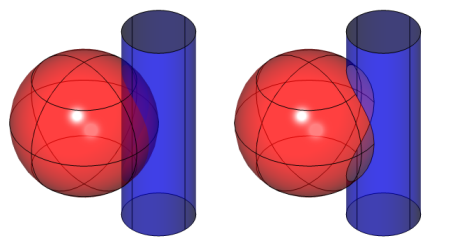

3Dソリッドや2Dリージョンに対してブーリアン演算操作を行い、単一の図形に別のものに融合して合成ソリッドや合成リージョン作成します。

コマンドへのアクセス

コマンド入力 :  union

エイリアス :  uni

メニューバー:  モデル | 3Dソリッド編集 | 和

ツールバー:  3D ソリッド編集 |

: union

コマンドバーの表示:

和を求める ACIS図形を選択: (1つ以上の3Dソリッドや2Dリージョンを選択します。)

セット内の図形: 2

和を求める ACIS図形を選択: (さらにACIS図形を選択するか、Enterキーを押してコマンドを完了します。)

多くの場合、Unionコマンドで合成した3Dソリッドに変化が見られないことがあります。

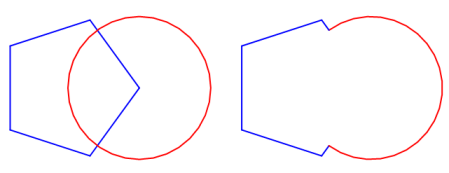

このコマンドはリージョンにも使用できます。

コマンドオプション

関連コマンド

BimSplit - 壁のようなソリッドのセグメントを個別のソリッドに分割します。

Extrude - 2D図形を3Dソリッドモデルとして押し出します。

Interfere - 3Dソリッドモデルの交差部から3Dボリュームを作成します。

Intersect - 2つのソリッドモデルの重ならないボリュームを削除します。

Revolve - 2D図形を回転させて3Dソリッドモデルを作成します。

Slice - 3Dソリッドを2つの部分に切断します。

SolidEdit - 3D モデルのボディ、面、エッジを編集します。

Subtract - ソリッドモデルを別のソリッドモデルから削除します。
