BimSuggest [BIMモデル提案]

BricsCAD (Windows) PlatinumBricsCAD (Mac) PlatinumBricsCAD (Linux) Platinum



ソリッド間の接合を解析し、モデル内で同じ接合を適用できる類似状況を検出して提示します。

コマンドへのアクセス

コマンド入力:  bimsuggest

クワッド:  Model |



: bimsuggest

コマンドバーの表示:

詳細ソリッドを選択: （最初のソリッドを選択します*。）

セット内の図形: 1

詳細ソリッドを選択: （2つ目のソリッドを選択し、右クリックします。）

次の操作を選択 [すべて適用(A)/キャンセル(C)] <すべて適用>: （Enterキーを押すと、接合がすべての類似状況に適用されます。）



*ソリッドの選択は、クリップ断面ビューで行うと操作が容易になります。

コマンドオプション

オプション

説明

すべて適用

モデル全体で検出されたすべての類似状況に接合を適用します。

選択または破棄

選択アイコンをクリックすると、選択のオン/オフが切り替わります。

  • : 選択した場所。

  • : 破棄した場所。

クリップ表示の切り替え

詳細ソリッドの選択時にオンに設定されていた場合、切断面のクリップ表示プロパティを切り替えられます。

Ctrlキーを押すと、クリップ表示が切り替わります。BIMSUGGEST オプションのヒント表示を選択している場合、グラフィック画面下部のヒント ウィジェットに現在のモードが示されます。

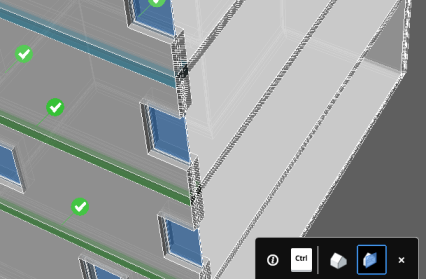

  • クリップ表示オン:

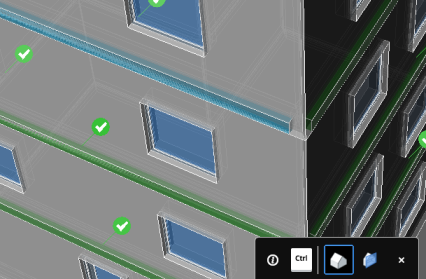

  • クリップ表示オフ:

関連コマンド

BimAttachComposition - BIM複合構造をソリッドにアタッチします。

BimDrag - ソリッドの下位面を結合させたまま上位面をドラッグします。下位面をドラッグし、別のソリッドの上位面に結合することもできます。

BimSection - BIM断面図形を作成します。
