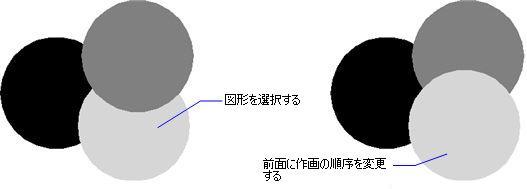

重なっている図形の表示順序を変更します。
コマンドへのアクセス
コマンド入力 : draworder
エイリアス : dr
メニューバー : ツール | 表示順序
ツールバー: 表示順序 |
: draworder
コマンドバーの表示:
表示順序を変更する図形を選択: （1つ以上の図形を選択します。）
セット内の図形: 1
表示順序を変更する図形を選択: （1つ以上の図形を選択するか、Enterを押します。）
表示順序を変更 [上側(A)/下側(U)/クリア(C)/正面(F)/背面へ(B)] <背面へ>: （オプションを入力します。）
コマンドオプション
|
オプション |
説明 |
|
1つ以上図形を選択します；コマンドはオーバーラッップしている図形の順序をコントロールします。 |
|
|
図形を他の図形の1つ上側に移動します。必ずしも先端(前部)に移動するわけではありません。図形のオーバーラップ状態によります。 |
|
|
図形を他の図形の1つ下側に移動します。必ずしも下部（最背面）に移動するわけではありません。図形のオーバーラップ状態によります。 |
|
|
割り当てられた表示順序をクリアします；元々の作成順序で図形を表示します。 先に作成された図形上側に、後で作成された図形を表示します。 |
|
|
図形の表示順序を一番上部に移動します。 |
|
|
図形の表示順序を一番下部に移動します。 |
手順
関連コマンド
DrawOrderByLayer - 画層名を使用して、重なっているオブジェクトの表示順序を設定します。
HatchToBack - 図面内のハッチングされた図形の表示順序を変更して、他の図形の背面に表示します。
TextToFront - 図面の文字や寸法の表示順序を変更して、他の図形の前面に表示します。
BHatch と Hatch - ダイアログボックスを使用して、他の図形に対するハッチパターンの表示順序を設定します。
-BHatch and -Hatch - コマンドバーを使用して、他の図形に対するハッチパターンの表示順序を設定します。
