dmThicken [厚み付け]

Pro, Platinum Pro, Platinum Pro, Platinum

サーフェス、サーフェスの面、3Dソリッドの面、リージョン、ワイヤー図形を厚み付け（厚みを追加）して3Dソリッドを作成します。

ワイヤー図形には以下を使用できます: 線分、ポリライン、円、楕円、円弧、らせん、スプライン

コマンドへのアクセス

コマンド入力: dmthicken

メニューバー: モデル | ダイレクトモデリング | 厚み付け

ツールバー: ダイレクトモデリング |

: dmthicken

コマンドバーの表示:

厚み付けする図形/サブ図形を選択: （ソリッドの面、サーフェス、ワイヤー図形を選択します。）

セット内の図形: 1

厚み付けする図形/サブ図形を選択: （続けてソリッド面またはサーフェスを選択するか、Enterを押します。）

厚さの値を指示: （1点を指定するか、値を入力します。）

厚み付けの方向は、どの箇所でも、選択した図形に対して垂直です。1つの3Dソリッド/サーフェスで隣接する複数の面からなる多面サーフェスを厚くする場合、新しい3Dソリッドの反対側の対応する面は隣接したままとなります。この点が、DmThickenコマンドとDmExtrudeコマンドの相違点です。

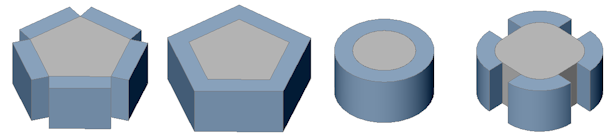

左から右へ、面を押し出した角柱、面を厚くした角柱、面を厚くした円柱、厚くしたフィレット。

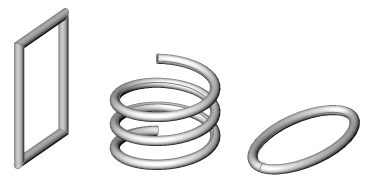

ワイヤー図形を選択すると、指定した厚み値の半径を持つ円がワイヤーに沿ってスウィープされます。

コマンドオプション

コマンドオプションはありません。
