DmExtrude [3D拘束押出し]

Pro, Platinum Pro, Platinum Pro, Platinum

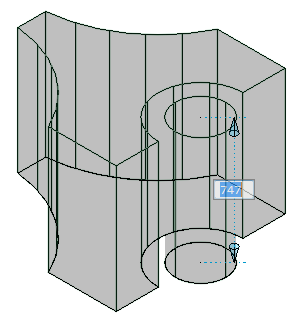

閉じた2D図形、3Dソリッドの面、リージョンまたは閉じた境界を押し出して3Dソリッドまたは3Dサーフェスを作成します。

ソリッドに対して体積を任意で増減させます。

コマンドへのアクセス

コマンド入力: dmextrude

メニューバー: モデル | ダイレクトモデリング | 押し出し

ツールバー: ダイレクトモデリング | (ソリッド) (サーフェス)

クワッドカーソルメニュー: ダイレクトモデリング | (ソリッド) (サーフェス)

: dmExtrude

コマンドバー、メニューバー、ツールバー、リボンから始める場合:

コマンドバーの表示:

押し出す図形/サブ図形を選択、または、セット [モード(MO)]: (境界または閉じた2D図形(閉じたポリライン、円、楕円が選択可能です)またはソリッドの面を選択します。)

セット内の図形: 1

押し出す図形/サブ図形を選択、または、セット[モード(MO)]: (別の図形またはサブ図形を選択するか、Enterキーを押して図形選択を終了します。)

クワッドカーソルメニューから起動:

押し出す図形、境界を選択します。

閉じた2D図形 (1) (2) とリージョン (2) を選択できます。閉じた境界が現在の座標系のXY面にある場合 (4)、またはソリッド面上にある場合 (5) は、モード選択ツールバーの境界検出オプション() がオンであれば、自動認識されます。


1	2	3	4	5

以下のいずれかを実行します。

希望する図形や境界線がハイライト表示されたらコマンドを起動させます。
複数の図形を押し出す場合：図形の選択セットを作成し、コマンドを起動させます。
ハイライト表示された図形をクリックすると、選択セットに追加されます。

ソリッドモード:

押し出す高さを指定、または、セット [自動(A)(差または作成)/作成(C)/差(SU)/和(U)/両側(B)/テーパ角度(T)/向き(D)/範囲(L)] <自動>:

選択した図形が動的に押し出されます。（マウスを動かして、押し出す方向を指定します。）
押し出し方向は、選択した図形に対して直角になります。

以下のいずれかを実行して押し出しの高さを定義します。

図面でポイントを指定します。
ダイナミック入力欄に数値を入力します。
範囲(L) オプションを選択します。

サーフェスモード:

押し出す高さを指定、または、セット [自動(A)/作成(C)/スライス(S)/両側(B)/テーパ角度(T)/向き(D)] <自動>:

選択した図形が動的に押し出されます。マウスを動かして押し出す方向を指定します。
押し出し方向は、向き(D) オプションを選択している場合を除き、選択した図形に対して直角になります。

以下のいずれかを実行して押し出しの高さを定義します。

図面でポイントを指定します。
ダイナミック入力欄に数値を入力します。

コマンドオプション

オプション

説明

モード(M)

ソリッドまたはサーフェスを作成します。

コマンドバーの表示:

作成図形の種類を選択 [ソリッド(SO)/サーフェス(SU)] <ソリッド>:

ソリッド: ソリッドを作成します。
サーフェス: サーフェスを作成します。

押し出しツール () を選択すると、ソリッドモードでコマンドが起動します。

サーフェス押し出しツール () を選択すると、サーフェスモードでコマンドが起動します。

図形を選択

図形をクリックするか、dmExtrudeプロンプトメニューでオプションを選択します。

DELOBJ (オブジェクトの削除) システム変数の設定値に従い、定義する図形が保持または削除されます。または、元の図形を保持または削除するかどうか尋ねるプロンプトが表示されます。

テーパ角度(T)

押し出しのテーパ角度を指定します。

コマンドバーの表示:

テーパー角度値を指定 -コマンドバーに値を入力します。

押し出す方向から角度が測定されます。

負値を指定すると、外側に向かって細くなります。

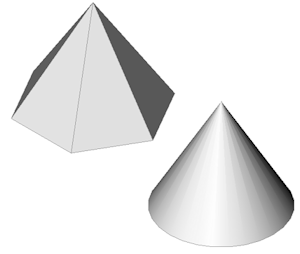

このオプションで角錐（角錐台）や円錐（円錐台）を作成できます。

ダイナミック寸法がオンの場合、TABキーを押してテーパー角欄に切り替え、希望する角度値を入力し、再びTABキーを押して新しい値を適用します。

方向(D)

押し出し方向を指定できます。

コマンドバーの表示:

軸図形を選択、または、方向を定義 [2点(2P)/X軸/Y軸/Z軸] <2点>:

オプションを選択します。

2点：2点を指定して押し出し方向を定義します。
X軸：押し出し方向を、現在のUCSのX軸と平行に設定します。
Y軸：押し出し方向を、現在のUCSのY軸と平行に設定します。
Z軸：押し出し方向を、現在のUCSのZ軸と平行に設定します。

範囲(L)

ソリッドの面によって押し出しを限定します。

コマンドバーの表示:

押し出し範囲の面または3Dソリッドを選択：

カーソルを面の上に合わせ、ハイライト表示されたらクリックします。


1. 図形を選択 2 DMEXTRUDEを起動	3. 限定を選択 4. 円筒の面を選択	結果

面をハイライト表示させるには、SELECTIONPREVIEW システム変数を必ず2 または 3 に設定してください。TABキーを押して、重なっている面のハイライト表示を切り替えます。

自動(A)*

3Dソリッドの押し出し方向やDMEXTRUDEMODE システム変数の設定値によって結果が異なります。

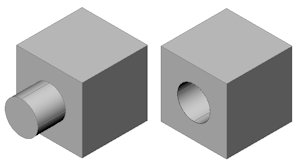

既存ソリッドの内側に押し出すと、新しいソリッドが既存ソリッドから除去されます(右図)。
既存ソリッドの外側に押し出すと（左図）、DMEXTRUDEMODE システム変数の設定値によって結果が異なります（設定値は選択したオプションの合計値として保存されます）。
0: 新しいソリッドが既存ソリッドに統一されます。交差するソリッドとの相互作用はありません。3Dモデリングでは、これがデフォルトのオプションです。
1: 別のソリッドが作成され、交差するソリッドと結合されます。
2: 新しいソリッドが既存ソリッドに統一され、交差するソリッドから除外されます。
3: 別のソリッドが作成され、交差するソリッドから除去されます。BIMでは、これがデフォルトのオプションです。
