MatchPerspective [パースマッチング]

3つ以上の一致する点を選択することによって、現在のモデル空間のパースビューを背景と一致させます。

このコマンドはパースビューにのみ適用されます。

現在のビューのパースプロパティを切り替えるには、以下のいずれかの手順を行います。

コマンドへのアクセス

コマンドバー: matchperspective

メニューバー: 表示 | パースマッチング

ツールバー: 表示 |

: matchperspective

コマンドバーの表示:

モデルポイントを入力:（3Dモデルの1点を指定します。）

イメージポイントを入力、または [元に戻す(U)]: （イメージ内の対応する点をクリックします。）

モデルポイントを入力、または [元に戻す(U)]: （3Dモデルの1点を指定します。）

イメージポイントを入力、または [元に戻す(U)]: （イメージ内の対応する点をクリックします。）

モデルポイントを入力、または [元に戻す(U)]: （3Dモデルの1点を指定します。）

イメージポイントを入力、または [元に戻す(U)]: （イメージ内の対応する点をクリックします。）

モデルポイントを入力、または [元に戻す(U)] <マッチ(M)>: （さらにポイントペアを指定するか、Enterを押してビューをマッチングさせます。

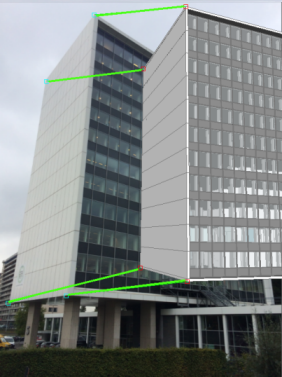

モデルとイメージポイントペアにマークが付き、緑色の線で接続されます。

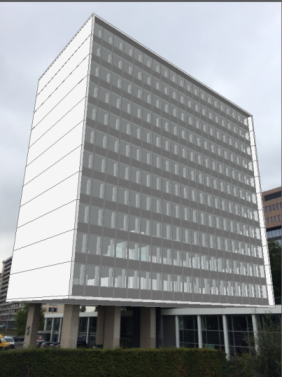

背景イメージと遠近感が一致しています。

（オプション）View [ビュー登録・呼出] コマンドを実行し、ビューを保存します。

コマンドオプション
