Ray [放射線]

始点

放射線の始点を指定します。

図面で1点を選択するか、X,Y 座標を入力します。コマンドバーの表示:

方向 - 放射線の方向を指定します。

同じ始点から複数の放射線を描くことができるように、方向プロンプトを繰り返します。

Enterキーを押すと、コマンドが終了します。

等分割(B)

図形を垂直に両分する放射線を描きます；プロンプト:

図形(E)/<頂点> - オプションを入力します。

図形(E)

線分やポリラインセグメントの中点、円弧やポリライン円弧の中心の点に垂直な放射線を作画します。

分割する線分、円弧、または、ポリラインを選択 - 線分、円弧、ポリラインを選択します。

• 線分またはポリライン - 部分の中点に垂直な放射線を描きます。

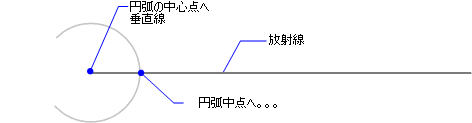

• 円弧またはポリライン円弧 - 中点を通して、弧の中心の点に垂直な放射線を作画します:

線分かポリラインを選択する時、BricsCADは以下のようにプロンプトします:

放射線の分断側を選択 - 放射線の作画したい側を選択します。

線分、円弧、ポリラインを分断して放射線を作画することができるように、プロンプトが繰り返します。

コマンドを終了するには、Enterキーを押します。

このオプションはスプライン図形では無効ですが、スプライン化されたポリラインでは動作します。

頂点

頂点をはじめ、2点選択を分断する放射線を作画します；プロンプト:

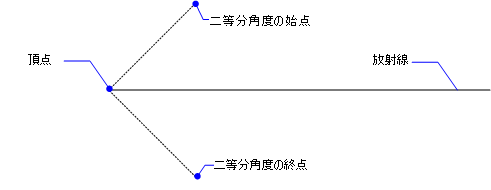

二等分角度の始点 - 二等分する角度の始点を指定します。

二等分角度の終点 - 二等分する角度の終点を指定します。

水平(H)

現在のUCSに水平な放射線を作画します;プロンプト:

通過点 - 水平な放射線の始点を指定します；図面上に点を指定するか、X,Y座標を入力します。

水平オプションの通過点プロンプトは、異なる始点に複数の垂直な放射線を繰り返して作画できます。

コマンドを終了するには、Enterキーを押します。

垂直(VE)

現在のUCSに垂直な放射線を作画します;プロンプト:

通過点 - 垂直な放射線の始点を指定します；図面上に点を指定するか、X,Y座標を入力します。

垂直オプションの通過点プロンプトは、異なる始点に複数の垂直な放射線を繰り返して作画できます。

コマンドを終了するには、Enterキーを押します。

角度(A)

角度を指定して放射線を作画します；プロンプト:

角度を入力、または [参照(R)] <0> - オプションを入力します。

参照(R)

他の図形角度を参照し、指定した角度から該当する角度を計測し放射線を作画します。；コマンドバーメッセージ:

外部参照図形を選択: - 線を選択します。. 選択する線はベース（基準）角度となります。

角度を入力 - 参照図形からの計測角度を指定します。

位置 - 角度の始点を指定します。図形の終点と同じである必要はありません.

通過点プロンプトは、同じ角度で複数の構築線を繰り返して作画できます。

角度を入力

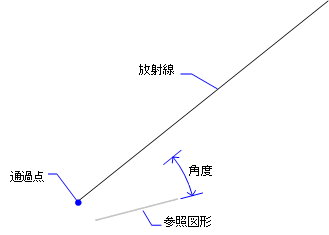

角度を指定; 角度を入力、または、角度を示す2点を指示します。コマンドバーメッセージ:

通過点 - 放射線の始点を指定します。

通過点プロンプトは、同じ角度で複数の構築線を繰り返して作画できます。

平行

線分やポリラインに平行に放射線を作画します;プロンプト；

平行構築線のオフセット距離をセット、または [通過点(T)] <通過点> - オプションを入力します。

このオプションは、線分にのみ有効です。

通過点(T)

放射線の通過点を指定します；プロンプト:

平行の基準となる図形を選択 - 放射線でオフセットするために図形を選択します。

通過点(T) - 放射線の通過点を指定します；また、この点は放射線の始点を指定します。

オフセット間隔

オフセット間隔を指定します。

値を入力するか、2点を選択します。コマンドバーの表示:

平行の基準となる図形を選択 - 放射線でオフセットするために図形を選択します。

平行な放射線の側 - 放射線を作画する側を指定します。

放射線の始点は線分の始点に平行です。

'平行の基準となる図形を選択'プロンプトは、異なるオフセットされた距離に複数の放射線を繰り返して作画できます。

方向

放射線の方向を指定します。

1点を選択するか、X,Y 座標を入力します。
