RevCloud [雲マーク]

一般的に図面に赤線引きする際に使用される雲マークを作画します。("Revision Cloud"の略).

コマンドへのアクセス

コマンド入力 : revcloud

メニューバー : 作成 | 雲マーク

ツールバー: 作成 | ポリゴン |

: revcloud

コマンドバーの表示:

始点を指示、または [円弧長(A)/図形(E)/スタイル(S)] <図形>: （1箇所を指定するか、オプションを入力します。）

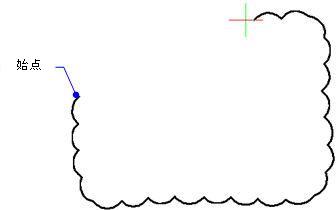

雲の軌跡に沿ってクロスヘアをガイド... (自由にの雲マークを作成するように、カーソルを移動します。)

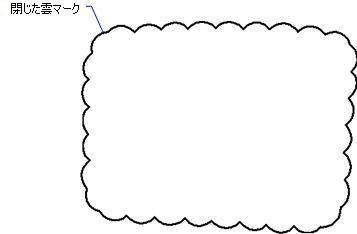

雲マークを完了しました。 (カーソルが始点に達したとき、雲は自動的に閉じます。)

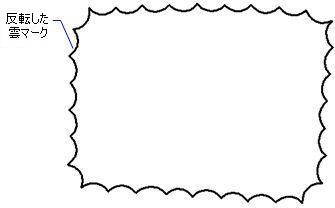

逆方向 [はい(Y)/いいえ(N)] <いいえ>: (YまたはNを入力します。)

雲マークを赤色で表示するには、画層の色を赤色に設定します。

雲マークは、円弧から構成された閉じたポリラインとして作画されます。

コマンドオプション

オプション	説明
始点を指示	カーソルが始点に達するとき、雲は自動的に閉じます。
円弧長(A)	雲を形成する円弧に最小の長さを指定します。コマンドバーの表示: 円弧の最小長さを指定 - 値を入力します。
図形(E)	図形を雲マークに変更します。コマンドバーの表示: 図形を選択 - 雲マークに変更する図形を選択します。開いた図形または閉じた図形を選択できます。元の図形は削除されます。
スタイル(S)	標準図形スタイルと装飾的な図形スタイルを切り替えます。コマンドバーの表示: 円弧スタイルを選択 [ノーマル(N)/カリグラフィ(C)] <ノーマル> - N または C を入力します。
ノーマル(N)	通常の円弧を描きます。

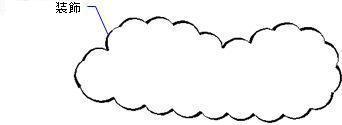

カリグラフィ(C)	装飾的なスタイルで作画します(先細のポリライン円弧で形成)。

手順

グリップ編集

雲マークは、グリップで直接編集することができます:
