適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版
建立具有三條邊或四條邊，可隱藏邊的曲面。
指令輸入
指令行： 3dface
指令別名： 3f, face
工具列： 曲面 | 3D面 |
: 3dface

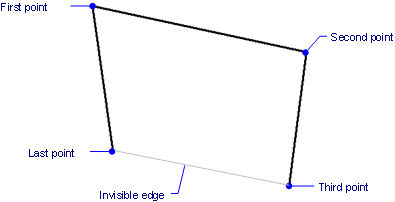

指令行顯示提示：
指定第一點或 [不可見(I)]: （指定點，或輸入I。）
指定第二點或 [不可見(I)]: （指定點，或輸入I。）
指定第三點或 [不可見(I)]: （指定點，或輸入I。）
指定最後一點或 [不可見(I)]: （指定點，或輸入I。）
指定第三點或 [不可見(I)]: （按 Enter 結束指令。）
這個指令會覆出現「指定第三點或 [不可見(I)]」的提示以建立相鄰的面。
指令選項
|
選項 |
說明 |
|
指定面的第一角點位置。 指定點，或輸入XYZ座標。 |
|
|
指定面的第二角點位置。 指定點，或輸入XYZ座標。 |
|
|
指定面的第三角點位置。 指定點，或輸入XYZ座標。 |
|
|
指定面的第四角點位置。 指定點，或輸入XYZ座標。 |
|
|
讓下一邊不可見，會提示： 指定第三點 - 指定下一邊的端點。 |
掣點編輯
3D面可以使用掣點編輯：
選取 3D面，會有數個掣點。
拖動一個掣點來拉伸面。
相關指令
3dMesh - 建立 M*N 的多邊形網面。
PEdit - 編輯聚合線與三維多邊形網面。
PFace - 建立三維聚合面網面。
