3dMesh

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

建立自由形式的多邊形網面。

指令輸入

指令行：  3dmesh

指令別名：  mesh

工具列：  曲面 |

: 3dmesh

指令行顯示提示：

請輸入 M 向網格數 (2到256): （輸入數值。）

請輸入 N 向網格數 (2到256): （輸入數值。）

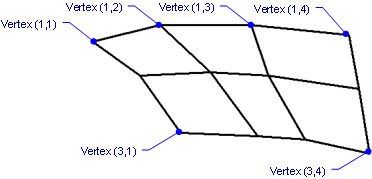

指定頂點的位置 (1, 1): （指定一點，或輸入 XYZ 座標。）

...

指定頂點的位置 (3, 4): （指定另一點，或輸入xyz座標。）

指令選項

選項

說明

請輸入 M 向網格數

指定在主要方向的網格數。

輸入 2 至 256 之間的數值。

單一的面是由一個 2x2 的網格建立。

請輸入 N 向網格數

指定在另一要方向的網格數。

輸入 2 至 256 之間的數值。

頂點 (n, n)

指定頂點的位置。

指定點，或輸入XYZ座標。

掣點編輯

3D meshes 可以使用掣點編輯：

  1. 選取一多邊形網面，會有數個掣點。

  2. 拖動一個掣點來拉伸多邊形網面。

相關指令

3dFace - 建立具有三條邊或四條邊，可隱藏邊的曲面。

PEdit - 編輯聚合線與三維多邊形網面。

PFace - 建立三維聚合面網面。
