PEdit

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

編輯 2D 聚合線、3D 聚合線或多邊形網面。

指令輸入

指令行： pedit

指令別名： editpline, pe

功能表：修改 | 編輯聚合線

工具列：修改 |

: pedit

指令行顯示提示：

選取聚合線: （選取聚合線或多邊形網面。）

選取 2D 聚合線時會顯示提示：

輸入選項 [編輯頂點(E)/閉合(C)/直線化(D)/擬合(F)/結合(J)/線型生成(L)/反向(R)/雲形線(S)/錐形(T)/寬度(W)/復原(U)]: （輸入選項，或按 Enter 結束指令。）

選取 3D 聚合線時會顯示提示：

輸入選項 [編輯頂點(E)/閉合(C)/直線化(D)/結合(J)/反向(R)/復原(U)]: （輸入選項，或按 Enter 結束指令。）

選取多邊形網面時會顯示提示：

輸入選項 [編輯頂點(E)/平面化(D)/M向開啟(M)/N向閉合(N)/復原(U)]: （輸入選項，或按 Enter 結束指令。）

指令選項

選項	說明
選取聚合線	選取 2D 聚合線、3D 聚合線或多邊形網面。

2D 聚合線選項	說明
編輯頂點	編輯頂點；會提示：頂點編輯 [下一點(N)/上一點(P)/角度(A)/切斷(B)/插入(I)/移動(M)/重生(R)/選取(SE)/直線(S)/寬度(W)/結束(X)]<下一點> - 輸入選項。 Bricscad 會在聚合線的起點標示三角形記號，在目前的頂點標示 X 記號。輸入下一點或上一點選項移動目前的頂點。也可以用選取選項直接選取頂點。
下一點	將 X 記號移到下一點。當移動到閉合聚合線的最後一個頂點時，將不再移到下一點。
上一點	將 X 記號移到上一點。
角度	變更目前線段的角度：如為弧線段，會改變弧的角度（曲率）。如為直線段，會轉換為弧。輸入 0 會將弧線段轉換為直線。會提示：指定夾角 (+=逆時鐘，0=直線，-=順時鐘)<0> - 指定角度。
切斷	由聚合線中移除線段；會提示：輸入選項 [下一點(N)/前一點(P)/選取(S)/執行(G)/結束(X)]<Next> - 輸入選項。 Bricscad 會在二個頂點以 X 記號標示要移除的線段。
下一點	將第二個 X 記號移到下一點。
上一點	將第二個 X 記號移到上一點。
選取	直接將 X 記號移動到另一頂點；會提示：選取線段上的頂點: - 點選聚合線上的一點。 Bricscad 會在點選點最近的頂點上放置 X 記號。這選項比上一點及下一點的選項更快速。
執行	刪除兩個標記頂點間的線段。這動作將會：閉合聚合線變成開放的聚合線。開放的聚合線變成二條聚合線，中間有間隙。這動作不能復原。
結束	結束子選項，回到上一提示。

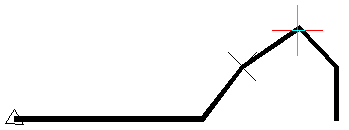

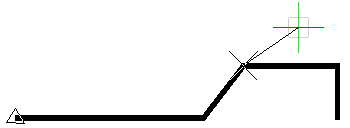

插入	插入頂點；會提示：指定頂點的新位置 - 點選一點。拖曳線預覽新頂點的位置。 Bricscad 加入頂點及線段。

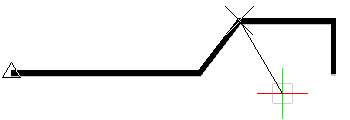

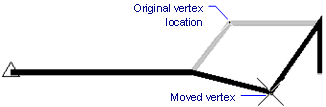

移動	移動目前的頂點；會提示：指定頂點的新位置 - 點選一點。拖曳線預覽頂點的新位置。 Bricscad 會移動頂點及連接的線段。使用掣點編輯更容易移動頂點。
重生	重生聚合線以顯示此指令的編輯操作造成的變更。
選取	直接將 X 記號移動到另一頂點；會提示：選取線段上的頂點: - 點選聚合線上的一點。 Bricscad 會在點選點最近的頂點上放置 X 記號。這選項比上一點及下一點的選項更快速。
直線	移除二頂點間所有的頂點；會提示：輸入選項 [下一點(N)/前一點(P)/選取(S)/執行(G)/結束(X)] - 輸入選項如選取多線段聚合線的起點及終點，整條聚合線會拉直，變成單一線段的聚合線，閉合的聚合線也可以使用。
下一點	將第二個 X 記號移到下一點。
上一點	將第二個 X 記號移到上一點。
選取	直接將 X 記號移動到另一頂點；會提示：選取線段上的頂點: - 點選聚合線上的一點。 Bricscad 會在點選點最近的頂點上放置 X 記號。這選項比上一點及下一點的選項更快速。
執行	以一線段取代二標記間的線段。這動作不能復原。
結束	結束子選項，回到上一提示。

寬度	變更目前線段的寬度；會提示：指定起點寬度 - 輸入目前線段起點的寬度。指定終點寬度 - 輸入目前線段終點的寬度。目前線段為 X 記號的頂點至下一頂點間的線段。
結束	結束子選項，回到上一提示。

閉合	在聚合線起點及終點間加入線段來閉合聚合線。如聚合線是閉合的，這選項會變成開放。
開放	移除聚合線起點及終點間的線段來開放聚合線。如聚合線是開放的，這選項會變成閉合。
直線化	回復擬合及雲形線選項的效果。
擬合	建立一條弧擬合聚合線。用直線化選項回復聚合線。
結合	加入線、弧和聚合線到選取的聚合線；會提示：選取物件 - 選取線和弧。這選項只可用在開放的聚合線，並加入相連接的線、弧和聚合線。相連接表示物件的端點相同。結合物件會使用來源聚合線的性質，如顏色及圖層。
線型生成	控制聚合線的線型生成；會提示：指定聚合線線型生成選項 [開啟(ON)/關閉(OFF)]: 開啟 - 線型由聚合線的起點開始，終點結束。關閉 - 線型由每一線段的起點開始，終點結束。（此選項與 PLineGen 系統變數有關。）
反向	反轉聚合線的方向，起點變成終點。此選項不會改變聚合線的外觀。此選項會影響聚合線操作的方向，如頂點編輯。此選項不會改變聚合線的外觀，但該三角形標記會移動到開放聚合線另一端點。
雲形線	將聚合線轉雲形線。所有寬度都會消失，再用寬度選項調整寬度。以 SplineType 系統變數設定曲線類型。
錐形	錐形整條聚合線；會提示：指定新的起點寬度 - 輸入聚合線起點的寬度。指定新的終點寬度 - 輸入聚合線終點的寬度。
寬度	變更整條聚合線的寬度；會提示：指定所有線段的新寬度 - 輸入寬度。此選項會覆蓋錐形的寬度。
復原	復原最後的操作。
結束	結束指令。

3D 聚合線選項	說明
編輯頂點	編輯頂點；會提示：頂點編輯 [下一點(N)/上一點(P)/切斷(B)/插入(I)/移動(M)/重生(R)/選取(SE)/直線(S)/結束(X)]<下一點> - 輸入選項。請參考上方的聚合線選項。（沒有角度及寬度選項，因 3D 聚合線沒有寬度且無法含有弧。）
閉合	在 3D 聚合線起點及終點間加入線段來閉合聚合線。如 3D 聚合線是閉合的，這選項會變成開放。
開放	移除 3D 聚合線起點及終點間的線段來開放聚合線。如 3D 聚合線是開放的，這選項會變成閉合。
直線化	回復擬合及雲形線選項的效果。
結合	加入線、弧和聚合線到選取的聚合線；會提示：選取物件 - 選取線和弧。這選項只可用在開放的聚合線，並加入相連接的線、弧和聚合線。相連接表示物件的端點相同。結合物件會使用來源聚合線的性質，如顏色及圖層。
反向	反轉 3D 聚合線的方向，起點變成終點。此選項不會改變 3D 聚合線的外觀此選項會影響聚合線操作的方向，如頂點編輯。此選項不會改變聚合線的外觀，但該三角形標記會移動到開放聚合線另一端點。
復原	復原最後的操作。
結束	結束指令。

多邊形網面選項	說明
編輯頂點	移動頂點；會提示：編輯頂點(0,0): [選取(S)/下一點(N)/上一點(P)/向左(L)/向右(R)/向上(U)/向下(D)/移動(M)/重生(R)/結束(X)] - 輸入選項。 Bricscad 會在原點標示三角形記號，在目前的頂點標示 X 記號。使用掣點編輯更容易移動頂點。
選取	直接將 X 記號移動到另一頂點；會提示：選取線段上的頂點: - 點選聚合線上的一點。 Bricscad 會在點選點最近的頂點上放置 X 記號。這選項比上一點及下一點的選項更快速。
下一點	將 X 記號移到下一點。當移動到閉合聚合線的最後一個頂點時，將不再移到下一（第一個）點。
上一點	將 X 記號移到上一點。
左	將 X 記號移 N 方向的前一個頂點。
右	將 X 記號移 N 方向的下一個頂點。
上	將 X 記號移 M 方向的下一個頂點。
下	將 X 記號移 M 方向的前一個頂點。
移動	移動目前的頂點；會提示：指定頂點的新位置 - 點選一點。拖曳線預覽頂點的新位置。 Bricscad 會移動頂點和連接的面。
重生	重生聚合線以顯示此指令的編輯操作造成的變更。
結束	結束子選項，回到上一提示。

平面化	移除雲形曲線曲面。
M向閉合	則閉合 M 方向聚合線。當曲面是閉合的，此選項會成為 M向開啟。
M向開啟	則打開 M 向聚合線。當曲面是開啟的，此選項會成為 M向閉合。
N向閉合	則閉合 N 方向聚合線。當曲面是閉合的，此選項會成為 N向開啟。
N向開啟	則打開 N 向聚合線。當曲面是開啟的，此選項會成為 N向閉合。
復原	復原最後的操作。
結束	結束指令。

相關指令

PLine - 繪製聚合線。

3dPoly - 繪製 3D 聚合線。

3dFace - 繪製四邊的 3D 曲面。

3dMesh - 繪製 M x N 的多邊形網面。

PFace - 繪製 3D 多邊形網面。
