Boundary

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

從一個封閉的區域建立一個面域或一條聚合線。

指令輸入

指令行：  boundary

指令別名：  bo, bpoly

功能表：  繪圖 | 邊界

工具列：  2D 繪圖 |

: boundary

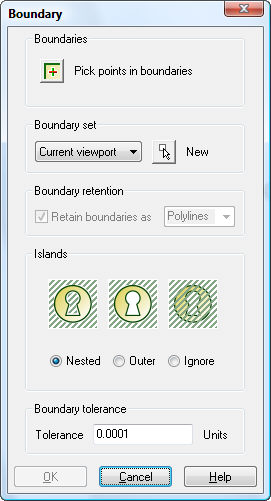

顯示對話方塊:

選取選項，然後按 確定。

指令選項

邊界

說明

指定一封閉區域以建立邊界，會暫時關閉對話方塊，並在指令行提示：

指定一點以定義邊界或剖面線範圍: - 在一封閉區域內點選一點。

Bricscad 會亮顯邊界。

提示會重覆出現，可選擇加入其他區域。完成時按 Enter：

指定一點以定義邊界或剖面線範圍: - 按 Enter 回到對話方塊。

邊界集

指定邊界建立的分析物件：

  • 目前視埠 - 搜尋目前視埠的所有物件。

  • 現存設定 - 只搜尋目前選集。

建立新的選集來建立邊界，會暫時關閉對話方塊，並在指令行提示：

選取物件 - 使用任何選取方式選取一個或更多物件。

提示會重覆出現，可選取其他物件。選取完成時按 Enter：

選取物件 - 按 Enter 回到對話方塊。

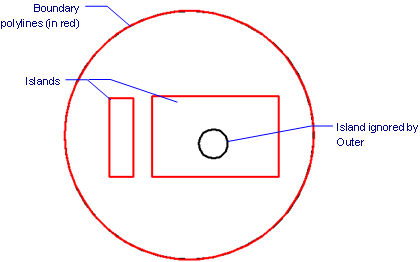

孤立物件

當一區域包含其他區域，Bricscad 會建立多個邊界。

當一區域包含其他區域，Bricscad 只會建立最外側的邊界。

當一區域包含其他區域，Bricscad 只會建立一個邊界。

偵測公差

指定 Bricscad 在幾乎形成封閉區域建立邊界時可以忽略的最大間隙尺寸。

掣點編輯

邊界可以使用掣點編輯：

  1. 選取邊界，會有多個掣點。

  2. 拖動一個掣點來拉伸邊界。

相關指令

BHatch 和 Hatch - 以對話方塊建立邊界及剖面線樣式。

-BHatch 和 -Hatch - 以指令行建立邊界及剖面線樣式。

-Boundary 以指令行在封閉範圍建立聚合線。

Properties - 變更邊界的性質。

Region - 建立邊界相似的面域。

Settings - 設定邊界的預設參數。
