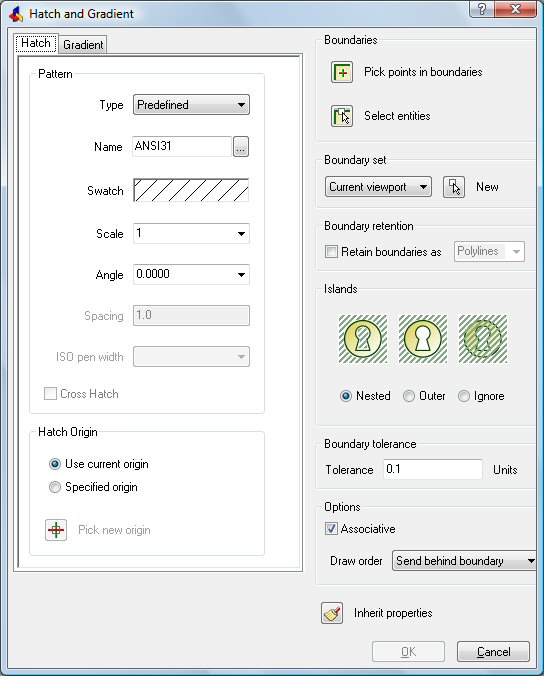

Hatch

選取剖面線樣式類型：

• 預先定義 - 使用在 .pat 檔中的樣式。

• 使用者定義 - 以對話方塊中的角度、比例及交叉選項來定義剖面線樣式。

指定預先定義的剖面線樣式名稱；輸入名稱或點選 ... 按鈕打開剖面線樣式對話方塊。

點選打開剖面線樣式對話方塊，選取一樣式。

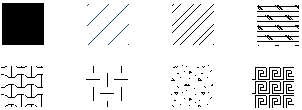

樣式範例：

指定樣式的比例係數；由下拉列示選取比例係數，或輸入自訂的比例。

剖面線樣式的比例係數通常和文字以及線型相同。

指定樣式的角度；由下拉列示選取角度，或輸入自訂的角度。

此角度是相對於目前 UCS 之 X 軸的角度。

（限使用者定義） 指定剖面線線間的間距。

（限 ISO 剖面線樣式） 指定線寬。

（限使用者定義） 是否在與原始線成 90 度角處繪製第二組線。

剖面線原點

使用圖面原點做為剖面線樣式的原點。

使用其他點做為剖面線樣式的原點，由「設定新原點」按鈕設定。

使用此選項可以讓剖面線樣式在牆角或其他位置對齊。

（限指定的原點） 暫時關閉對話方塊，在指令行提示:

Specify origin point - 在圖面上點選一點。

邊界

指定要建立剖面線樣式的封閉區域， 會暫時關閉對話方塊, 並在指令行提示：

指定一點以定義邊界或剖面線範圍: - 在一封閉區域內點選一點。

Bricscad 會立即顯示剖面線的預覽。

提示會重覆出現，可以選擇加入更多區域建立剖面線。完成時按 Enter：

指定一點以定義邊界或剖面線範圍: - 按 Enter 回到對話方塊。

不可點選已有剖面線樣式的區域，或沒有封閉的區域。

選取物件產生剖面線樣式邊界，會暫時關閉對話方塊，並在指令行提示：

選取物件 - 使用任何選取方式選取一個或更多物件。

提示會重覆出現，可選取其他物件。選取完成時按 Enter：

選取物件 - 按 Enter 回到對話方塊。

這個選項可以在已經有剖面線的區域再建立剖面線，但無法在非封閉的範圍建立剖面線。

邊界集

指定剖面線邊界建立的分析物件：

• 目前視埠 - 搜尋目前視埠的所有物件。

• 現存設定 - 只搜尋目前選集。

建立新的選集來建立剖面線邊界，會暫時關閉對話方塊，並在指令行提示：

選取物件 - 使用任何選取方式選取一個或更多物件。

提示會重覆出現，可選取其他物件。選取完成時按 Enter：

選取物件 - 按 Enter 回到對話方塊。

下一個步驟是點選「點選點」來選取剖面線區域。

邊界保留

選擇是否保留邊界：

• 是 - 在指令結束後會保留邊界。

• 否 - 在建立剖面線後會刪除邊界。

選擇邊界的物件類型：

聚合線 - 以聚合線建立邊界。

孤立物件

當一區域包含其他區域，Bricscad 會建立多個剖面線邊界。

當一區域包含其他區域，Bricscad 只會建立最外側的剖面線邊界。

當一區域包含其他區域，Bricscad 只會建立一個剖面線邊界。

偵測公差

指定 Bricscad 在幾乎形成封閉區域建立 剖面線邊界時可以忽略的最大間隙尺寸。

選項

選擇剖面線樣式的關連性：

• 開啟 - 剖面線具有關連性，當邊界變更時會自動更新剖面線。

• 關閉 - 剖面線沒有關連性，當邊界變更時剖面線會保持原始形狀。

指定剖面線樣式與其他物件的繪圖順序：

• 無 - 忽略繪圖順序。

• 置於最下方 - 將剖面線置於其他物件下方。

• 置於最上方 - 將剖面線置於其他物件上方。

• 置於邊界下方 - 將剖面線置於邊界下方。

• 置於邊界上方 - 將剖面線置於邊界上方。

複製其他圖面上剖面線樣式的性質；會暫時關閉對話方塊，並在指令行提示：

選取要繼承性質的剖面線物件: : （使用任何選取方式選取一個剖面線樣式。）

提示會重覆出現，可選取不同的剖面線物件。完成時按 Enter：

選取要繼承性質的剖面線物件: : （按 Enter 回到對話方塊。）

此按鈕可以快速的由圖面中的剖面線來設定新的剖面線的選項。
