適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版
由圖面總管建立、變更和刪除已命名的 UCS。
指令輸入
指令行： expucs
指令別名： uc, dducs, explorer
功能表： 設定 | 座標系統
: expucs

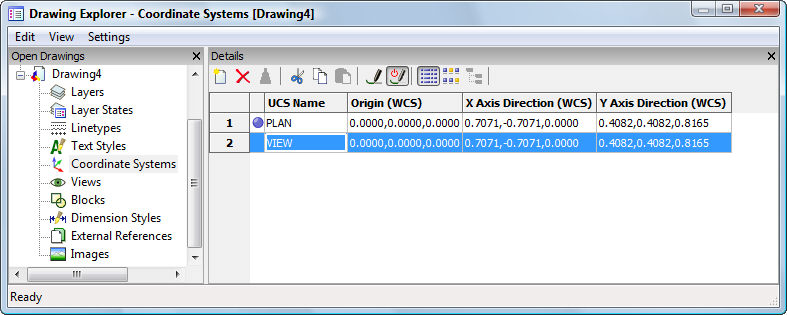

開啟圖面總管並顯示座標系統：
建立或編輯 UCS，然後按 X。
按 F1 取得說明。
指令選項
|
選項 |
說明 |
|
圖面中的 UCS 名稱列示；點選可重新命名。 UCS 是使用者座標系統的簡稱。 |
|
|
列示 UCS 在 WCS 的原點 XYZ 座標；不可編輯。 UCS 是使世界標系統的簡稱。 |
|
|
列示在 WCS 的 X 軸方向；不可編輯。 |
|
|
列示在 WCS 的 Y 軸方向；不可編輯。 |
|
|
標示目前的 UCS。 |
|
|
|
|
|
|
建立新的 UCS；圖面總管會暫時關閉，並開始 Ucs 指令。請參考 Ucs 指令。 |
|
|
刪除選取的 UCS；目前 UCS 不可刪除。 |
相關指令
Ucs - 建立和編輯 UCS。
UcsIcon - 控制 UCS 圖示的外觀。
SetUcs - 設定 UCS 至指定的視點。
Plan - 將視點變更至 WCS 或目前 UCS 的平面視景。
DdVPoint - 以對話方塊變更圖面的 3D 視景。
VPoint - 以指令行變更圖面的 3D 視景。
Settings - 設定 UCS 的參數。
