適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版
設定 UCS 至指定的視點。
指令輸入
指令行： setucs
指令別名： dducsp, ucp
功能表： 設定 | UCS
工具列： 設定 |
: setucs

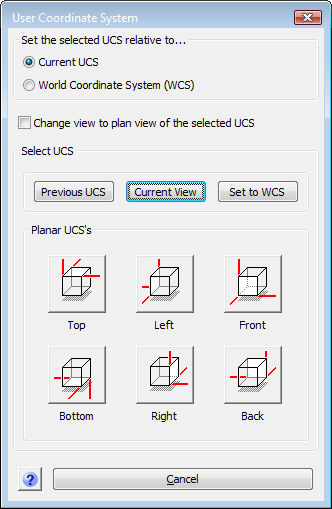

顯示對話方塊:
點選按鈕；對話方塊會自動消失。
使用 UCS 指令的 視景 選項將此指令產生的 UCS 命名。
指令選項
|
選項 |
說明 |
|
指定如何設定新的 UCS： |
|
|
目前的 UCS |
相對於目前 UCS 設定 UCS。 |
|
世界座標系統 |
相對於 WCS 設定 UCS。 WCS 為世界座標系統的簡寫；WCS 是沒有設定 UCS 時預設的座標系統，不可以變更。 |
|
控制切換 UCS 時是否顯示平面視景： 是 - 顯示平面視景。 否 - 不變更視景。 平面視景 是由 Z 軸向下往 XY 平面看。 |
|
|
設定 UCS 為下列座標。點選這些按鈕設定 UCS，對話方塊會立即關閉。 |
|
|
先前的 UCS |
將 UCS 設為先前的 UCS。 |
|
目前的視景 |
變更 UCS 以符合目前視點。 |
|
設為 WCS |
變更 UCS 以符合 WCS。 |
|
設定 UCS 至下列標準的視景。點選這些按鈕設定 UCS，對話方塊會立即關閉。 |
|
|
|
變更 UCS 以符合上視。 |
|
|
變更 UCS 以符合左視。 |
|
|
變更 UCS 以符合前視。 |
|
|
變更 UCS 以符合下視。 |
|
|
變更 UCS 以符合右視。 |
|
|
變更 UCS 以符合後視。 |
|
不變更 UCS，關閉對話方塊。 |
|
相關指令
Ucs - 建立和編輯 UCS。
UcsIcon - 控制 UCS 圖示的外觀。
ExpUcs - 由圖面總管建立、變更及刪具名的 UCS。
Plan - 將視點變更至 WCS 或目前 UCS 的平面視景。
DdVPoint - 以對話方塊變更圖面的 3D 視景。
VPoint - 以指令行變更圖面的 3D 視景。
Settings - 設定 UCS 的參數。
