Polygon

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

繪製 3 到 1024 邊的多邊形。

指令輸入

指令行： polygon

指令別名： pol

功能表：繪圖 | 多邊形

工具列： 2D 繪圖 | 多邊形 |

: polygon

指令行顯示提示：

輸入多邊形邊的數目或 [多重(M)/線寬(W)] <4>: （輸入邊的數目，或輸入選項。）

指定多邊形中心點或 [邊緣(E)]: （點選中心點，或輸入 E。）

指定多邊形邊的中點或 [頂點(V)]: （指定一點，或輸入 V。）

可用三種方法繪製多邊形：

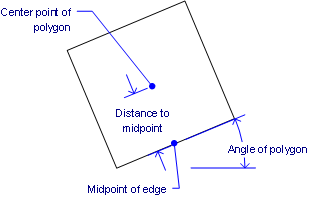

中心點及一邊的中點：

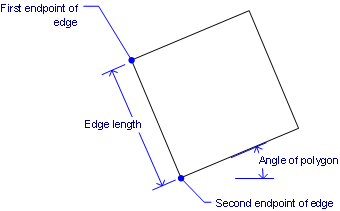

一邊的長度：

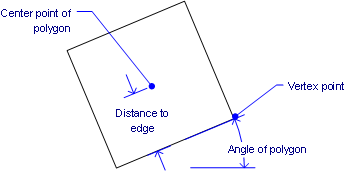

中心點及一頂點：

此指令繪製正多邊形，每邊的長度相同。

使用Rectang 或 PLine 指令繪製不規則的多邊形。

指令選項

選項	說明
多邊形邊的數	指定邊的數目，可輸入 3 到 1024 間的整數。
多重	重覆指令繪製更多多邊形。
線寬	指定邊的線寬。多邊形是由聚合製成。
多邊形中心點	指定多邊形的中心點。
多邊形邊的中點	指定多邊形一邊的中點。邊的中點決定多邊形的尺寸及角度。

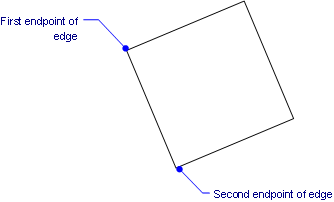

邊緣	指定多邊形邊的長度；會提示：指定邊的第一個端點 - 指定邊的起點。指定邊的第二個端點 - 指定邊的終點。邊的長度決定多邊形的尺寸及角度。
頂點	指定一個頂點；會提示：指定多邊形頂點 - 指定頂點。頂點位置決定多邊形的尺寸及角度。

掣點編輯

頂點可以使用掣點編輯：

選取頂點，每個頂點都有一個掣點。
拖動一個掣點來拉伸頂點。拖動後不再是正多邊形。

相關指令

Rectang - 繪製矩形及方形。

PEdit - 編輯聚合線。
