RevCloud

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

繪製紅線圖常用的修訂雲形。

指令輸入

指令行：  revcloud

功能表：  繪圖 | 修訂雲形

工具列：  2D 繪圖 | 多邊形 |

: revcloud

指令行顯示提示：

指定起點 或 [弧長(A)/物件(E)/型式(S)] <物件>: （指定一點，或輸入選項。）

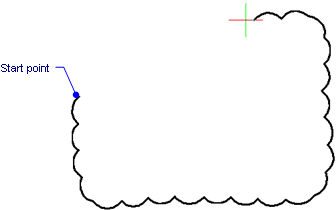

沿雲形路徑導引十字游標... （移動游標建立修訂雲形。）

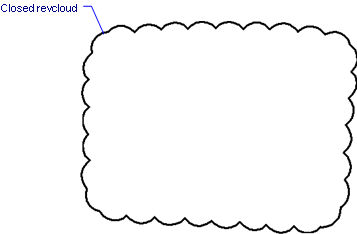

完成修訂雲形。（當游標到達起點，雲形將自動關閉。）

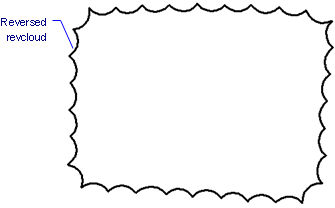

反轉方向 [是(Y)/否(N)] <否>: （輸入 Y 或 N。）

如要繪製紅色的修訂雲形，可將圖層顏色設為紅色。

修訂雲形是以聚合線的弧線段所建立。

指令選項

選項

說明

指定起點

當游標到達起點，修訂雲形將自動關閉。

弧長

指定雲形的弧的最小弧長；會提示：

指定最小弧長 - 輸入數值。

物件

將物件轉換為修訂雲形；會提示：

選取物件 - 選取要轉換為修訂雲形的物件。

閉合或開放的物件都可以轉換。

原始的物件會被刪除。

型式

切換繪製的型式；會提示：

選取弧型式 [正常(N)/書法(C)] <正常> - 輸入 N 或 C.

正常

繪製正常的弧。

書法

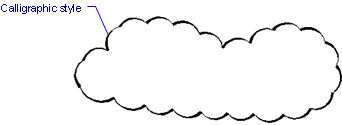

以書法風格繪製（錐形弧）。

掣點編輯

修訂雲形可以使用掣點編輯：

  1. 選取修訂雲形，會有多個掣點。

  2. 拖動一個掣點來拉伸修訂雲形。

相關指令

PEdit - 編輯聚合線與三維多邊形網面。

Sketch - 繪製徒手描繪線。
