Sketch

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

繪製徒手描繪線。

指令輸入

指令行： sketch

指令別名： freehand

功能表：繪製 | 徒手描繪

工具列： 2D 繪圖 |

: sketch

指令行顯示提示：

徒手描繪記錄增量 <0.1000>: （輸入數值，或按 Enter 使用預設值。）

點選開始描繪，再點選切換筆上或筆下。

輸入選項，或輸入 X 結束指令。

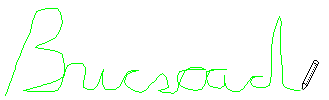

描繪時的線會是綠色，直到儲存描繪線：

儲存徒手描繪線...

用 SKPOLY 系統變數控制徒手描線線是由聚合線或線所建立。

指令選項

選項	說明
徒手描繪記錄增量	指定線段的長度。輸入數值。較短的線段長度會產生較大的圖面。
切換筆	可以移動游標而不繪製繪。
離開	結束指序，不儲存描繪線。
記錄	儲存描繪線，會提示：儲存描繪線繼續徒手描繪。
刪除	由終點開始刪除徒手描繪線，點選結束刪除，重新開始徒手描繪。
連結	連結游標至最後線段的終點；會提示：移動游標至最後徒手描繪線的終點 - 將游標移動到最後一徒手描繪線的終點。此選項是在筆上後所使用。
直接	此選項只能在筆上時使用。繪製一直線段至目前游標的位置。
結束	儲存描繪線，會提示：儲存徒手描繪線... 結束 Sketch 指令。

相關指令

PLine - 繪製直線及弧的聚合線。

RevCloud - 繪製修訂雲形線。

Settings - 設定徒手描繪的參數。
