Snap

適用於專業版、標準版

設定鎖點性質，切換鎖點模式。

指令輸入

指令行： snap

透通指令： 'snap

快捷鍵： F9

指令別名： sn

功能表：設定 | 鎖點

工具列：設定 |

狀態列: SNAP

: snap

指令行顯示提示：

目前的鎖點: 關閉、縱橫向間距=0.5 ，指定間距或 [開啟(ON)/旋轉(R)/縱橫向間距(A)/型式(S)]: （輸入鎖點間距，或輸入選項。）

鎖點如同游標的解析，限制游標以固定間距移動。

指令選項

選項	說明
指定間距	指定鎖點的間距：輸入單一數值指定鎖點的間距。點選點，以二點指定鎖點的間距；會提示：指定第二點 - 或點選另一點或輸入座標。
開啟	開啟鎖點。
關閉	關閉鎖點。
旋轉	旋轉鎖點及格點；會提示：指定基準點 - 指定鎖點及格點的旋轉基準點。點選一點或輸入座標指定旋轉角度 - 指定鎖點及格點的旋轉角度。此選項也會旋轉格點、十字游標及正交軸。
型式	切換標準或等角型式。等角型式會影響格點、十字游標，Ellipse 指令會增加等角圓選項。
輸入鎖點格點類型 [標準(S)/等角(I)]	輸入 I 或 S：等角 - 切換至等角鎖點。標準 - 切換至標準鎖點。
指定間距或 [縱橫向間距(A)]	指定鎖點間距，或輸入選項：縱橫向間距 - 指定 X 及 Y 向不同的鎖點間距；會提示：指定水平向間距 - 指定 X 的鎖點間距。指定垂直向間距 - 指定 Y 的鎖點間距。指定間距 - 指定相同的 X 及 Y 向鎖點間距。

縱橫向間距	指定 X 及 Y 向不同的鎖點間距；會提示：指定水平向間距 - 指定 X 的鎖點間距。指定垂直向間距 - 指定 Y 的鎖點間距。

狀態列功能表

右擊狀態列的鎖點以開啟快顯功能表：

快顯功能表	說明
開啟	開啟鎖點。
關閉	關閉鎖點。

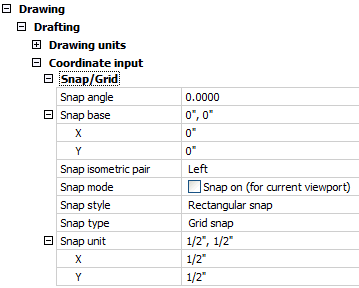

設定	開啟「設定」對話方塊並顯示鎖點/格點類別。
鎖點角度	設定於目前 UCS 的鎖點角度。也會影響格點顯示及正交模式。
鎖點基準點	指定鎖點旋轉的基準點座標。也會影響格點顯示及正交模式。
鎖點等角平面	指定等角平面；由下拉列示選取：左 - 左側的等角平面。上 - 上方的等角平面。右 - 右側的等角平面。此選項須將鎖點型式設為等角鎖點。
鎖點模式	切換鎖點模式：開啟 - 開啟鎖點模式。關閉 - 關閉鎖點模式。
鎖點型式	指定鎖點型式；由下拉列示選取：矩形鎖點 - 正常的鎖點模式。等角鎖點 - 等角鎖點模式。
鎖點類型	指定鎖點類型；由下拉列示選取：格點鎖點 - 使用延 X 及 Y 軸的距離。極座標鎖點 - 使用相對距離及角度。
鎖點間距	指定鎖點的間距： X - X 向的間距。 Y - Y 向的間距。沒有 Z 向的間距。

相關指令

Settings - 設定鎖點相關的參數。

Grid - 控制格點的顯示。

Isoplane - 切換至下一等角平面。
