VpClip

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

在配置中截取視埠。

指令輸入

指令行： vpclip

: vpclip

指令行顯示提示：

選取要截取的視埠: （選取一個視埠邊綠。）

選取截取物件或 [多邊形(P)]: （選取一個閉合的物件，或輸入 P。）

多邊形選項：

指定起點: （點選一點。）

下一點或 [弧(A)/距離(D)/跟隨(F)]: （點選另一點,或輸入選項。）

下一點或 [弧(A)/距離(D)/跟隨(F)/復原(U)]: （點選另一點,或輸入選項。）

下一點或 [弧(A)/閉合(C)/距離(D)/跟隨(F)/復原(U)]: （輸入 C 閉合多邊形。）

此指令只能在配置頁籤中使用。

多邊形的視埠最少要有三邊。

只有閉合的物件（如圓、閉合聚合線）可以做為視埠的邊界。

指令選項

選項	說明
選取要截取的視埠	選取視埠。已經截取的視埠可以重新截取。使用刪除選取移除截取。

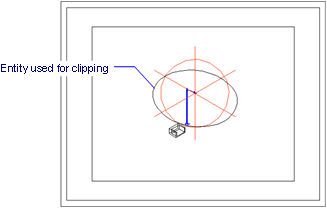

選取截取物件	將閉合的物件轉換為視埠邊界。物件必須在圖紙空中繪製。
多邊形	繪製多邊形的視埠邊界；會提示：指定起點 - 指定多邊形的起點。
指定起點	指定起點點選一點，或輸入 XYZ 座標。
下一點	指定多邊形的下一點。點選一點，或輸入 XYZ 座標。
孤	繪製孤線段；會提示：弧終點選項或 [角度(A)/中心點(CE)/方向(D)/直線(L)/半徑(R)/第二點(S)] - 輸入選項。請參考 Arc 指令。
距離	指定下一線段的距離及角度；會提示：指定直線長度 - 指定線段的長度。指定角度 - 指定線段的角度。
跟隨	以相同角度繪製下一線段。指定線長度 - 指定線段的長度。
復原	復原上一線段。
閉合	閉合多邊形。
刪除	刪除截取邊界，回復原始的矩形視埠。（只有選取已截取的視埠才會出現此選項。）

相關指令

XClip - 截取外部參考圖面。

ImageClip - 截取影像。

MView - 在圖紙空間中建立視埠。

VPorts - 在模型空間中建立視埠。

MSpace - 切換至模型空間。

PSpace - 切換至圖紙空間。
