ExpBlocks (expblocks)

Funktioniert mit Bricscad (Windows) Classic, Pro und Platinum; Bricscad (Linux) Classic, Pro und Platinum

Öffnet den Bereich Blöcke im Zeichnungs Explorer (kurz für "explorer blocks").

Zugriff auf den Befehl über:

Befehlszeile: expblocks

Alias: xb, explorer

Menü:  Werkzeuge | Zeichnungs Explorer | Blöcke...



: expblocks

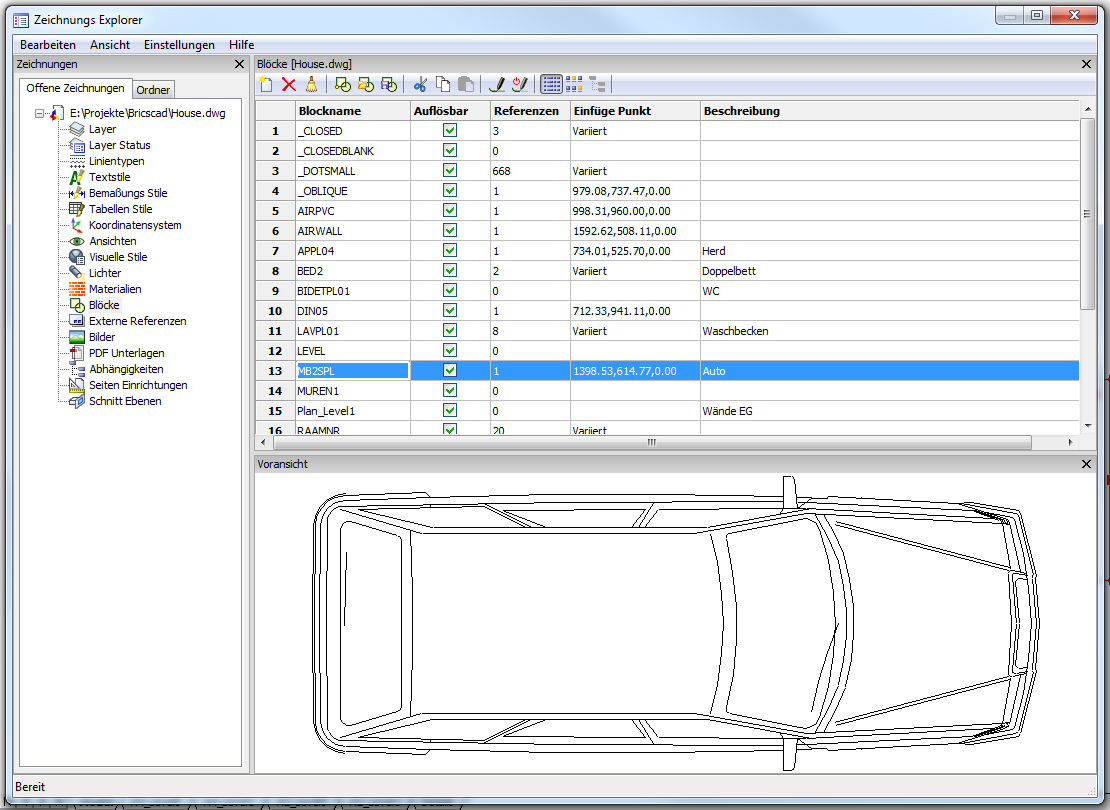

Zeigt das Dialogfenster Zeichnungs Explorer im Abschnitt Blöcke an:

Erzeugen oder bearbeiten Sie Blöcke und klicken Sie dann auf X.

Drücken Sie F1, um die Hilfe zu öffnen.

Befehls Optionen

Option

Beschreibung

Blockname

Bestimmt den Namen des Blocks; für das Umbenennen klicke Sie auf den Namen.

Auflösbar

Wenn aktiviert, können Blöcke dieser Definition, mit dem Befehl Ursprung, in seine Bestandteile aufgelöst werden.

Referenzen

Zeigt die Anzahl der Einfügungen des Blocks an.

Einfügepunkt

Zeigt den Einfügepunkt des Blocks an. Ist der Block mehrmals eingefügt, so erscheint "Variiert".

Beschreibung

(Optional) Beschreibung des Blocks.



Werkzeugleiste



Neu

Erzeugt einen neuen Block. Das Dialogfenster Zeichnungs Explorer wird geschlossen und der Befehl Block wird aufgerufen. Siehe Befehl Block.

Löschen

Löscht eine Blockdefinition. (Nur verfügbar für Blockdefinitionen, die nicht in der Zeichnung eingefügt wurden.)

Bereinig

Bereinigt ausgewählte Blöcke aus der Zeichnung. (Nur verfügbar für Blockdefinitionen, die nicht in der Zeichnung eingefügt wurden.)

Einfüge

Fügt einen ausgewählten Block ein. Das Dialogfenster Zeichnungs Explorer wird geschlossen und der Befehl -Einfüge wird aufgerufen. Siehe Befehl -Einfüge.

Externe Datei Blöcke einfügen

Fügt eine DWG-Datei als Block ein. Der Befehl -Einfüge wird aufgerufen und das Dialogfenster Block einfügen wird angezeigt. Siehe Befehl -Einfüge.

Block speichern

Exportiert einen gewählten Block als DWG-Datei. Der Befehl WBlock wird aufgerufen und das Dialogfenster Block speichern wird angezeigt. Siehe Befehl WBlock.

Bearbeitung mit Griffen

Blöcke können direkt über die Griffe bearbeitet werden:

  1. Wählen Sie einen Block aus. Beachten Sie, es gibt nur einen Griff am Einfügepunkt des Blocks.

  2. Ziehen Sie den Griff, um den Block zu verschieben.

Ähnliche Befehle

Einfüge - fügt einen Block über ein Dialogfenster ein.

-Einfüge - fügt einen Block über die Befehlszeile ein.

Block und -Block - erzeugt einen Block über die Befehlszeile.



Explorer - öffnet den Zeichnungs Explorer Dialog.
