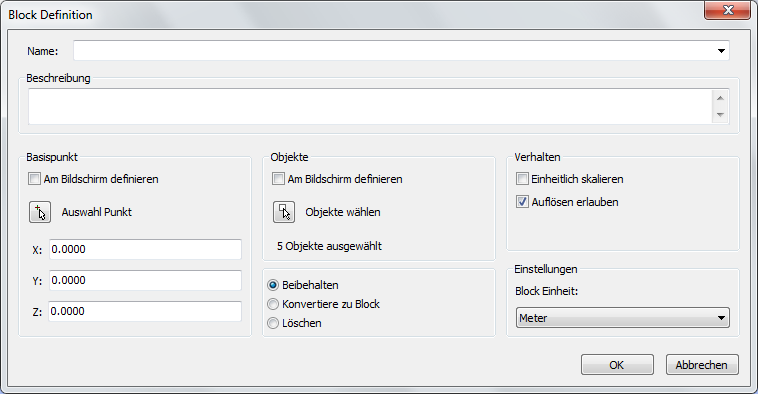

Block (block)

Name

Bestimmt den Namen des Blocks.

Beschreibung

(Optional) Beschreibung des Blocks

Basispunkt

Bestimmt den Basispunkt des Blocks. Dies ist der Punkt, mit dem der Block unter Verwendung des Befehls Einfüge, in die Zeichnungen eingefügt wird.

Am Bildschirm definieren: Wenn aktiviert, werden Sie nach dem Klicken auf die Schaltfläche OK aufgefordert, den Basispunkt zu definieren.

Auswahl Punkt: Der Dialog Block Definition wird vorübergehend geschlossen. Sie werden aufgefordert, den Basispunkt am Bildschirm anzugeben.

X Y Z: Geben Sie die Koordinaten des Ausgangspunktes in den x-, y- und z-Feldern ein.

Objekte

Objekte, die im Block enthalten sein sollen, wählen.

Am Bildschirm definieren: Wenn aktiviert, werden Sie nach dem Klicken auf die Schaltfläche OK aufgefordert, die Objekte auszuwählen.

Objekte wählen: Der Dialog-Block Definition wird vorübergehend geschlossen. Sie werden aufgefordert, die Objekte in der Zeichnung auszuwählen.

Beibehalten: Die selektierten Objekte werden in der Zeichnung beibehalten.

Konvertiere zu Block: Die selektierten Objekte werden in einen Block konvertiert.

Löschen: Die selektierten Objekte werden gelöscht, nachdem die Block-Definition erstellt wurde.

Verhalten

Einheitlich skalieren: Wenn aktiviert, ist es nicht möglich, die x-, y- und z-Skalierung des Blocks unterschiedlich zu definieren.

Auflösen erlaubt: Wenn aktiviert, können Sie den Block nach der Platzierung auflösen. Sie können diese Eigenschaft im Dialog Zeichnungs Explorer - Blöcke ändern.

Einstellungen

Block Einheit: Drücken Sie auf die Auswahlschaltfläche, und wählen Sie eine Maßeinheit aus der Liste. Die Block Einheit Einstellung wird verwendet, um den Block richtig zu skalieren, wenn die Block Definition in einer anderen Zeichnung kopiert wird und sich die Einstellung der Einfüge Einheiten (INSUNITS) von der aktuellen Zeichnung unterscheidet.

OK

Schließt den Befehl Block. Speichert die Block Definition in der Zeichnung.

Abbrechen

Schließt den Befehl Block ohne zu speichern.
