BmBrowser (bmbrowser)

Visueller Stil gerendert

Visueller Stil Drahtmodell

Verdeckt

Komponente, die keine Unter-Komponenten enthält

Komponente, die Unter-Komponenten enthält

Standard Normteil Komponenten

Option

Gruppiert nach Objekt

Gruppiert 3D Abhängigkeiten nach Objekten oder mechanischen Komponenten.

Gruppiert nach Typ

Gruppiert mechanischen Komponenten und 3D-Abhängigkeiten in verschiedenen Bäumen.

Gruppiert 3D Abhängigkeiten nach Typ: Z. B. werden Abstands Abhängigkeiten und Radien Abhängigkeiten separat gruppiert.

Alphabetisch sortiert

Wenn die Schaltfläche () gedrückt wird, werden die mechanischen Komponenten und 3D-Abhängigkeiten alphabetisch sortiert.

Wenn die Schaltfläche () nicht gedrückt ist, werden die mechanischen Komponenten und 3D-Einschränkungen in der Reihenfolge dargestellt, wie sie in die Zusammenstellung hinzugefügt wurden.

Kontext Menüs

Haupt Komponenten Kontextmenü

Rechtsklick auf den Haupt-Komponenten Name:

• Aktualisieren: Aktualisiert die Hierarchie der mechanischen Komponenten in der aktuellen Zeichnung, wenn sich die referenzierten Zeichnungen der Unter-Komponenten geändert haben.

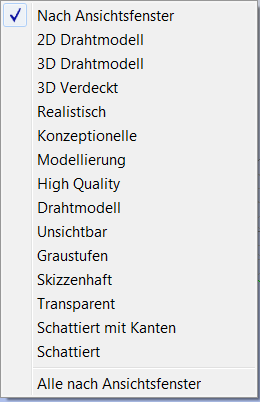

• Visuelle Stile: Zeigt das Menü Visuelle Stile an. Es stehen Visuelle Stile, die in der aktuellen Zeichnung gespeichert wurden, zur Verfügung.



• Nach Ansichtsfenster: Rendert alle ausgewählten Komponenten der Baugruppe nach den Einstellungen SHADEMODE des aktuellen Ansichtsfensters SHADEMODE (siehe auch beim Befehl ShadeMode).

• Alle nach Ansichtsfenster: Rendert alle Komponenten der Baugruppe nach den Einstellungen SHADEMODE des aktuellen Ansichtsfensters SHADEMODE (siehe auch beim Befehl ShadeMode).

• Neuen Parameter hinzufügen: Erstellt einen neuen Parameter in der Baugruppe.


• Alle zuklappen: Klappt die Hauptkomponente und alle Komponenten und Unter-Komponenten zu.

• Alle erweitern: Erweitert die Hauptkomponente und alle Komponenten und Unter-Komponenten.

Komponenten Kontextmenü

Rechtsklick auf einen Komponenten Name:

• Öffnen: Öffnet die referenzierte Zeichnung (siehe auch beim Befehl XÖFFNEN).

• Auswählen: Wählt die Komponente.

• Verdecken () / Anzeigen (): Blendet die ausgewählte Komponente aus oder zeigt die ausgeblendete Komponente wieder an.

• Visuelle Stile: Zeigt das Menü Visuelle Stile an. Es stehen Visuelle Stile, die in der aktuellen Zeichnung gespeichert wurden, zur Verfügung.



• Nach Ansichtsfenster: Rendert die ausgewählten Komponenten nach den Einstellungen SHADEMODE des aktuellen Ansichtsfensters SHADEMODE (siehe auch beim Befehl ShadeMode).

• Alle nach Ansichtsfenster: Rendert alle Unter-Komponenten nach den Einstellungen SHADEMODE des aktuellen Ansichtsfensters SHADEMODE (siehe auch beim Befehl ShadeMode).

• Auflösen: Löst eine mechanische Komponente, die in die aktuelle Zeichnung eingefügt ist, auf (siehe auch beim Befehl BmDissolve).

• Löschen: Entfernt die ausgewählte Komponente und ihre Unter-Komponenten aus der Zusammenstellung.

• Alle zuklappen: Klappt die Hauptkomponente und alle Komponenten und Unter-Komponenten zu.

• Alle erweitern: Erweitert die Hauptkomponente und alle Komponenten und Unter-Komponenten.

Unter-Komponenten Kontext Menü

Rechts Klick auf einen Komponenten Name:

• Öffnen: Öffnet die referenzierte Zeichnung (siehe auch beim Befehl XÖFFNEN).

• Verdecken () / Anzeigen (): Blendet die ausgewählte Unter-Komponente aus oder zeigt die ausgeblendete Unter-Komponente wieder an.

• Visuelle Stile: Siehe Komponenten Kontext Menü.

• Alle zuklappen: Klappt die Hauptkomponente und alle Komponenten und Unter-Komponenten zu.

• Alle erweitern: Erweitert die Hauptkomponente und alle Komponenten und Unter-Komponenten.

Eigenschaften

Haupt-Komponenten Eigenschaften

Klicken Sie auf den Haupt-Komponenten Name:

• Klicken Sie auf das Feld Name, um den Haupt-Komponenten Namen zu bearbeiten.

• Klicken Sie auf das Feld Beschreibung, um eine Beschreibung einzugeben.

• Klicken Sie auf das Feld Visueller Stil und wählen Sie dann einen visuellen Stil aus der Liste.
  Der ausgewählten visuelle Stil wird für alle Komponenten und Unter-Komponenten in der Zusammenstellung angewandt.

Eigenschaften eingefügter Komponenten

Klicken Sie auf den Komponenten Name:

• Klicken Sie auf das Feld Name, um den Namen der eingefügten Komponente zu bearbeiten.

• Klicken Sie auf das Feld Sichtbar und wählen Sie dann Ja oder Nein aus der Liste.
  Wenn der Schalter auf Ja steht, sind die Unter-Komponenten, bei denen die Sichtbarkeit auf Ja steht, sichtbar.
  Wenn der Schalter auf Nein steht, werden alle Unter-Komponenten ausgeblendet.

• Klicken Sie auf das Feld Visueller Stil und wählen Sie dann einen visuellen Stil aus der Liste.
  Der ausgewählte visuelle Stil wird für die eingefügte Komponente und für die Unter-Komponenten in der Zusammenstellung angewandt. Die visuellen Stile der Unter-Komponenten, die anders wie Nach Ansichtsfenster sind, werden nicht geändert.

Unter-Komponenten Eigenschaften

Klicken Sie auf die Unter-Komponenten Namen:

• Klicken Sie auf das Feld Sichtbar und wählen Sie Ja oder Nein aus der Liste.
  Wenn der Schalter auf Ja steht, ist die Unter-Komponente sichtbar, wenn auch die übergeordnete Komponente sichtbar ist.

• Klicken Sie auf das Feld Visueller Stil und wählen Sie dann einen visuellen Stil aus der Liste.

Auswahl Methoden

Bewegen Sie den Mauszeiger über die Zeichnung.

Die Komponente unter der Cursor-Position wird im Mechanical-Browser gewählt dargestellt, wenn:

• Die Systemvariable QUADDISPLAY EIN ist.

• Wenn die Option Objekte in XRef's ausschließen der Systemvariablen PREVIEWFILTER AUS ist.

Klicken Sie, um die Komponente zu wählen.

Klicken Sie auf eine Komponente im Mechanical-Browser

Die Komponente wird in der Zeichnung hervorgehoben dargestellt.
