PlotterManager (plottermanager)

Erstellt benutzerdefinierte Parameter PC3-Dateien für Drucker und andere Ausgabegeräte; das Dienst-Programm PlotConfig.exe wird ausgeführt.

Zugriff auf den Befehl über

Befehlszeile: plottermanager

Menü: Datei | Plot Manager

: plottermanager

Zeigt das folgende Fenster an:

Sie bearbeiten eine bestehende Plotter-Konfigurationsdatei, indem Sie auf eine PC3-Datei doppeltklicken.

Wählen Sie die Eigenschaften und klicken Sie dann auf OK.

Um eine neue Plotter-Konfigurationsdatei zu erstellen, klicken Sie doppelt auf die Verknüpfung Erzeuge eine Plotterkonfiguration.

Der Dialog Plotterkonfigurations-Editor wird angezeigt:

Wählen Sie einen Drucker aus der Listen-Schaltfläche "Druckername".

Ändern Sie die Eigenschaften und klicken Sie dann auf OK.

Sie werden aufgefordert, den Namen der neuen Plotter-Konfigurationsdatei einzugeben:

Geben Sie einen Namen ein und klicken Sie dann auf OK.

Die neue PC3-Datei wird in den Ordner C:\Users\<loginname>\AppData\Roaming\Bricsys\BricsCAD\V...\de_DE\plotconfig gespeichert.

Befehls Optionen

Allgemeine Option	Beschreibung
Beschreibung	Beschreibt die Plotter-Konfiguration; diese wird in Tooltipps angezeigt. Dieses Feld ist optional.

Option Anschlüsse
An diesen Anschluss plotten	Plottet Zeichnungen an den Drucker, der an den angegebenen Port angeschlossen ist.
Plotte in Datei	Plottet Zeichnungen in PLT Dateien. Diese Plot Dateien können von anderen Programmen gelesen werden.
AutoSpool	Sendet die Zeichnungen zu Spoolern die steuern, wann und wie Zeichnungen geplottet werden. Die Spooler-Software muss separat eingerichtet werden.
Zeige alle Anschlüsse	Zeigt die Namen aller lokalen und Netzwerk Anschlüsse, die auf dem aktuellen Computer gefunden wurden.
Netzwerk durchsuchen...	Öffnet das Fenster Netzwerk durchsuchen. Damit können Sie Drucker, die im Netzwerk verfügbar sind, wählen.
Konfiguriere Anschlüsse	Öffnet den Dialog Anschluss konfigurieren. Die erlaubt es Ihnen den gewählten Anschluss zu konfigurieren.

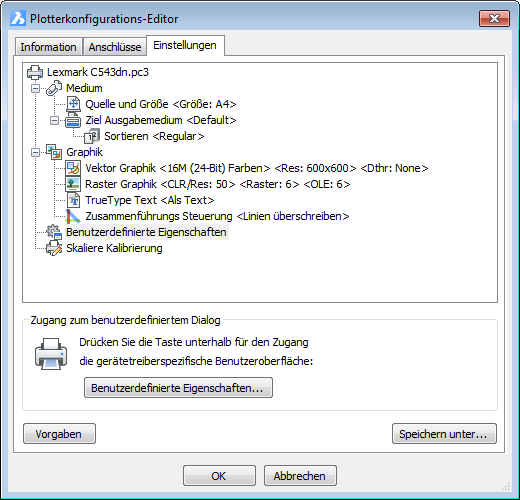

Einstellungs Optionen
Medium	Legt Einstellungen für die Medien (Papier) fest.
	Definiert, wie Seiten sortiert werden sollen: Keine - nicht sortieren; Zeichnungen werden normal gedruckt. Regular - druckt Layouts jeder Zeichnung zusammen. Diese Option ist nützlich, wenn Sie mehrere Kopien von Zeichnungen mit mehreren Layouts drucken.

Graphik	Legt fest, wie Grafiken vom Drucker behandelt werden.
Vektor Graphik (derzeit nicht unterstützt)	Definiert, wie Vektor-Grafiken behandelt werden: Farb Tiefe - gibt die Anzahl der zu verwendeten Farben an. Farbe - die Zeichnung wird in Farbe ausgegeben. Monochrome - die Zeichnung wird in schwarz-weiß ausgegeben. Auflösung - passt die Auflösung an; geringere Auflösungen sind grober, aber drucken viel schneller. Dithering - definiert die Art des Dithering, welches mehr Farben, auf Kosten von niedrigeren Auflösungen simuliert. Vektorgrafiken sind normal BricsCAD Zeichnungen aus Linien, Bögen usw..

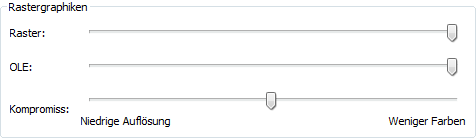

	Definiert, wie Raster-Daten behandelt werden: Raster - passt an wie Raster Bilder gedruckt werden. OLE - stellt ein wie OLE-Objekte gedruckt werden; im Bereich von: Keine - druckt OLE Objekt nicht. Beste - druckt OLE Objekte mit der höchsten Qualität. Kompromiss - definiert, wie BricsCAD Zeichnungen die sehr großen Rasterbilder enthalten, und dadurch viel Speicher benötigen, behandelt werden sollen: Niedrige Auflösung - druckt Bilder mit geringerer Auflösung, aber allen Farben; dies ist passend für Fotos. Ausgeglichen - druckt Bilder mit so vielen Farben wie möglich, und einer möglichst hohen Auflösung. Weniger Farben - druckt Bilder mit wenig Farben, aber mit voller Auflösung; dies ist passend für Schwarz-Weiß Bilder. Rastergrafiken sind Bilder die an die Zeichnungen angehängt sind.
	Definiert, wie TrueType-Text behandelt wird: TrueType als Text - druckt den Text als Text; dies ist die bevorzugte Methode, wenr der Drucker die benötigten Schriftarten geladen hat. TrueType als Graphik - druckt Text als Grafik; diese Methode ist vorzuziehen, wenn Zeichnungen in Dateien gedruckt werden.
	Definiert, wie überschneidende Linien zusammengeführt werden sollen: Linien überschreiben - definiert, dass Objekte mit höherer Zeichenreihenfolge andere Objekte überschreiben. Linien mischen - definiert, dass Objekte durchscheinend sind, um ihre Farbe zu mischen; dadurch werden Objekte mit niedriger Zeichenreihenfolge sichtbar.

Benutzerdefinierte Eigenschaften	Zugang zum benutzerdefinierten Dialog. Dieser Dialog enthält Eigenschaften die nur für das ausgewählte Ausgabegerät zur Verfügung stehen. Der Inhalt richtet sich nach den Fähigkeiten des Geräts. Benutzerdefinierte Eigenschaften werden auf der Linux-Plattform nicht unterstützt.

Benutzerdefinierte Papierformate & Kalibrierungen
Plotter-Kalibrierung	Kalibriert den Plotter. Calibrate Plotter - zeigt den Assistenten zum Kalibrieren des Plotters an. Siehe unten. Diese Option ist für Stiftplotter notwendig, heute werden meist Tintenstrahl- und Laser-Drucker benutzt, bei denen diese Einstellung nicht mehr nötig ist.
PMP Dateiname	Definiere den PMP Dateinamen. PMP ist die Abkürzung für "Plot-Modell-Parameter". Diese Dateien speichern benutzerdefinierte Papierformate und Plotter Kalibrierungsdaten. Diese sind mit PC3 Plotter Konfigurationsdateien assoziiert. Anhängen - zeigt den Öffnen Dialog an, wählen Sie eine PMP Datei, und klicken dann auf Öffnen. Speichern unter - zeigt den "Speichern als" Dialog an, geben Sie einen Dateinamen ein, und klicken dann auf Speichern. Lösen - entfernt die angehängte PMP Datei.

Import	Import von PCP und PC2-Dateien; zeigt den Dialog Plot Komponenten an. Klicken Sie auf OK. Zeigt den Dialog Importieren an. Wählen Sie eine PCP-oder PC2-Datei und klicken Sie dann auf Import. PCP und PC2 sind ältere Formate der Plotter Konfigurationsdateien.
Speichern als	Zeigt den Dialog "Speichern als" an, dieser speichert die Einstellungen für PC3 Dateien. Geben Sie einen Dateinamen ein und klicken Sie dann auf Speichern. PC3 ist die Abkürzung für "Plotter Konfiguration der Version 3", diese Dateien speichern Parameter für bestimmte Plotter. Sie können mehrere PC3-Dateien für jeden Drucker oder Plotter erstellen.
Vorgaben	Setzt alle Optionen auf ihre Standardwerte zurück; Sie werden aufgefordert: Möchten Sie alle Werte auf die Vorgabewerte zurückstellen? wählen Sie Ja oder Nein.
