図面の作図をする際は、図面の基礎となるデカルト座標において位置づけられます。 ほとんどの図面では、一定の座標系をWorld Coordinate System (WCS)と言います。
三次元空間のどこにでも任意の座標系を定めることができます。 これらはユーザ座標系（UCS)と呼ばれ、ワールド座標系のいかなる所にもおくことができ、いかなる方向にも順応します。
以下のフォーマットでキーボードによる点と距離を指定します：
座標の前に @文字を置いた場合、座標は直前の点から計算されます。 この操作方法の表現: 相対座標.

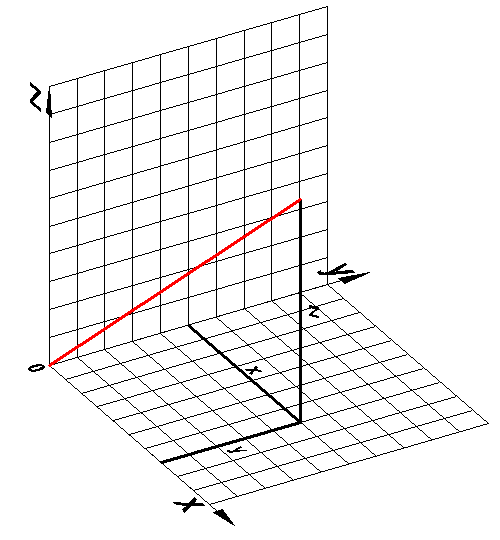

デカルト座標系では、3本の垂直な軸を使います：ｘ軸、ｙ軸、ｚ軸。 すべての軸は座標系の原点から作られます。 ｘ軸とｚ軸とｙ軸とｚ軸が垂直面を定める間、ｘ軸とｙ軸は水平面を定めます。 点は、yz-、xz-とxy-平面までのその距離によって定義されます。 この距離が、対象点のxyz座標と呼ばれます。
点の絶対座標を入力する場合は、カンマによって分けられたｘ、ｙ、ｚ座標を入力してください： 45.5,57.3,60
ｚ座標を省略すると、点は、xy平面(Z=０)に配置されます。
エントリ（@x,y）の前に@-文字を置くと、座標は前の点から計算されます。 この操作方法を相対座標と呼びます。
長方形を作図するには相対デカルト座標を使用します。
長方形 コマンドを実行します。
長方形の始点を指定します。
コマンドバーに： @<width>,<height>のように幅と高さを入力します。
<width>はＸ軸における長方形の長さであり図面寸法単位に従います。
<height>はＹ軸における長方形の長さであり図面寸法単位に従います。

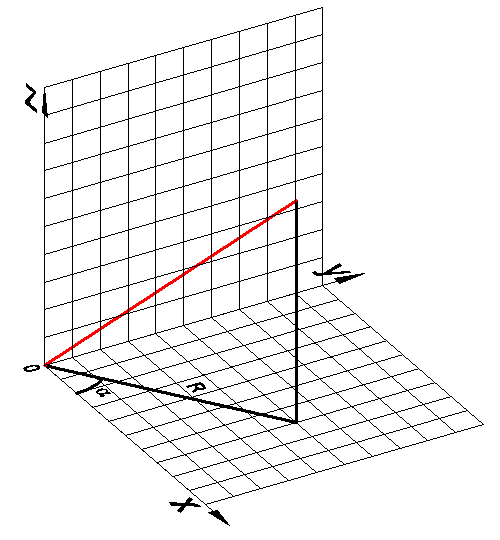

円柱座標系においては、3本の垂直な軸を使います：ｘ軸、ｙ軸、ｚ軸。 すべての軸は座標系の原点から作られます。 ｘ軸とｚ軸とｙ軸とｚ軸が垂直面を定め、ｘ軸とｙ軸は水平面を定めます。
座標は、次のフォーマット；R、<alpha、Zにより定義されます。
R = xy面での原点からの距離
<alpha = RとX軸のなす角度（時計回りを正の角度とします）
ｚ = ｘｙ面上での高さ
Z座標を省略すると、円柱座標は極座標として参照されます。
座標の前に @文字を置いた場合、座標は直前の点から計算されます。 この操作の表現方法 相対円柱座標.
円柱座標系においては、3本の垂直な軸を使います：ｘ軸、ｙ軸、ｚ軸。 すべての軸は座標系の原点から作られます。 ｘ軸とｚ軸とｙ軸とｚ軸が垂直面を定め、ｘ軸とｙ軸は水平面を定めます。

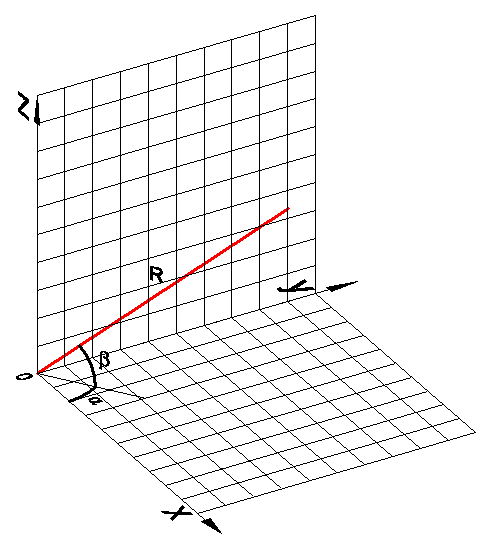

座標は、次のフォーマット；R、<alpha、<betaにより定義されます。
R = 原点からの距離
<alpha = xy面における角度（時計回りを正の角度とします）
<ベータ = 角度をxy-上空より測られます。 (xy-上空より上に、正の角は反時計回りに測られます。)
