3dPoly 【3Dポリライン】　

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

3D空間に直線セグメントのポリラインを作画します。　(3dPolyは、"three dimensional polylines"の略)

コマンドへのアクセス

コマンド入力 :  3dpoly

エイリアス :  3p

メニューバー: 作画 | 3Dポリライン

ツールバー:  作画 | ポリライン |

: 3dpoly

コマンドプロンプト:

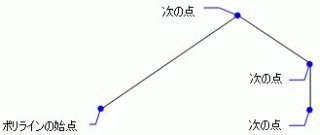

ポリラインの開始点: (点を選択、または x,y,z 座標を入力します。)

次の点: (他の点を選択、または、 x,y,z 座標を入力します。)

取消(U)/次の点(N): (点を選択、または、U を入力します。)

閉じる(C)/取消(U)/<次の点>: (点を選択、または、オプションを入力します。)

閉じる(C)/取消(U)/<次の点>: (Enterを押します。)

PEdit コマンドで3Dポリラインを編集できます。

コマンドオプション

グリップ編集

3Dポリラインはグリップを通して直接編集することができます:

1. 3Dポリラインを選択します。注意: グリップは各セグメントの終点にあります。

2. グリップを選択し、セグメントをストレッチするようにドラッグします。

関連コマンド

PLine - 2D ポリラインを作画します。

PEdit - ポリラインを編集します。

Donut - ポリライン円弧から厚みのある円を作成します。

Polygon - ポリラインで正多角形を作画します。

Rectang -ポリラインで長方形 を作成します。
