BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。
線幅がある円を作画します。
コマンドへのアクセス
コマンド入力 : donut
エイリアス : do, doughnut
メニューバー : 作面 | ドーナツ
ツールバー: 作画 |
: donut
コマンドプロンプト:

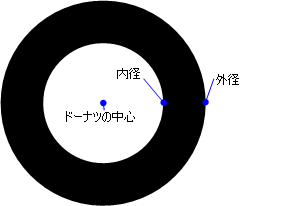

2点(2P)/3点(3P)/接-接-半径(TTR)/<ドーナツの内側の直径> <0.5000>: (点を選択して、値を入力、またはオプションを入力します。)
外側の直径: （値を指定、または、2点を選択します。）
ドーナツの中心: (座標を指定、または、図面の点を選択します。)
ドーナツは2つの広いポリライン円弧で作成されます。
コマンドオプション
|
オプション |
説明 |
|
|
円周の2点でドーナツを定義します；コマンド入力 : 幅 - 値を入力、または、2点を選択します。 直径の1点目 - 座標を入力、または、点を選択します。 直径の2点目 - 座標を入力、または、他の点を選択します。 オプションの略は2Pです。 |
|
|
円周の3点でドーナツを定義します；コマンド入力 : 幅 - 値を入力、または、2点を選択します。 ドーナツの1点目 - 座標を入力、または、点を選択します。 2点目 - 座標を入力、または、他の点を選択します。 3点目 - 座標を入力、または、他の点を選択します。 オプションの略は3Pです。 |
|
|

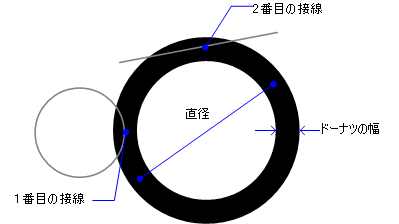

他の図形の2点の接線と半径で円を定義します；プロンプト: 幅 - 値を入力、または、2点を選択します。 ドーナツの直径 - 値を入力、または、2点を選択します。 1番目の接線を選択 - 座標を入力、または、図形を選択します。 2番目の接線を選択 - 座標を入力、または、他の図形を選択します。 オプションの略はRです。 |
|
|
内側と外側の直径、中心点でドーナツを定義します；コマンド入力 : 外側の直径 - 値を入力、または、2点を選択します。 |
手順
グリップ編集
グリップを選択し、ドーナツを直接編集することができます:
ドーナツを選択します。注意: 4つのグリップが表示されます。
グリップを選択し、ドーナツをストレッチするようドラッグします(直径の増加または減少)。
関連コマンド
Circle - 定常の円を作画します。
PLine - ポリラインと円弧を描きます。
PEdit - ポリラインを編集します。
3dPoly - X,Y,Z 座標でポリラインを描きます。
Polygon - ポリラインで正多角形を作画します。
