Limits 【図面範囲】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

図面と、グリッドの範囲を制限します。

コマンドへのアクセス

コマンド入力 :  limits

割り込みコマンド :  'limits

メニューバー :  設定 | 図面範囲

: limits

コマンドプロンプト:

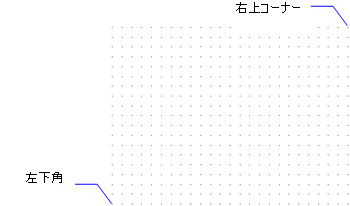

図面範囲設定はオフ: オン(ON)/<左下コーナー> <0.0000,0.0000>: ( x,y 座標を入力するか、点を選択します)

右上コーナー <12.0000,9.0000>: (x,y 座標を入力するか、点を選択します)

図面範囲設定はオンすると、このコマンドで定義される範囲の外側に印刷などの制限を設けます。

BricsCADは"選択点が範囲外です。別の天を選択して下さい"と報告します。

図面範囲設定をオンかオフにしても、この領域はグリッド表示の範囲も定義します。

コマンドオプション

関連コマンド

Grid - 指定した範囲にグリッドを表示させる場合に使用します。

Plot と Print - 図面範囲を印刷します。

Zoom - 図面範囲オプションで、範囲全体にズームします。
