SectionPlaneToBlock【ブロックの切断面】

BricsCAD (Windows) Pro、Platinumと、BricsCAD (Linux) Pro、Platinumで動作します。

2D切断/高度ブロックまたは3D切断ブロックに、選択した切断面を保存します。

コマンドへのアクセス

コマンド入力: sectionplanetoblock

メニューバー: モデル | 切断面 | ブロックの切断面

ツールバー: Sections |

: sectionplanetoblock

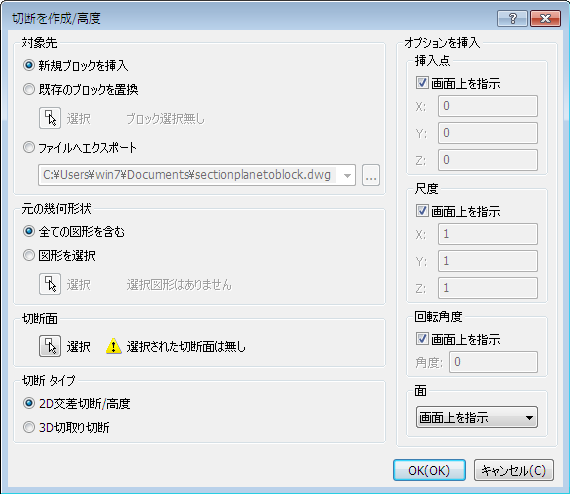

ダイアログボックスを表示します:

コマンドオプション

オプション	説明
対象先	ブロックの配置先を定義します。
新規ブロックを挿入	幾何形状切断は新規ブロックに保存されます。
既存のブロックを置換	既存の定義を上書きするか、ブロックを選択するように求められます。
ファイルへエクスポート	参照ボタンをクリックするとエクスポートファイルを選択ダイアログが表示します。フォルダを選択し、ファイル名フィールドにファイル名を入力して保存ボタンをクリックします。
元の幾何形状
全ての図形を含む	図面内のすべての3D幾何形状が処理されます。
イメージを選択	選択ボタン()をクリックします。; 切断を作成/高度ダイアログが一時的に閉じます。 3D図形を選択するよう促されます。
切断面	選択ボタン()をクリックします。;切断を作成/高度ダイアログボックスが一時的に閉じます。切断面を選択するように促されます。
切断タイプ	2Dまたは3Dのブロックを作成するかを定義します。
2D交差切断/高度	A 2D ブロックを作成します。選択した切断面図形の2D 切断設定は、ブロックを作成するために使用されます。
3D切り取り切断	A 3Dブロックを作成します。選択した切断面図形の3D 切断設定は、ブロックを作成するために使用されます。
インサートオプション	Insert コマンドをご参照ください。
面
画面上を指示	WCSのXY平面に平行な面のブロックを挿入します。
XY 面	WCSのXY面に対して平行なブロックを並列します。
YZ 面	WCSのYZ面に対して平行なブロックを並列します。
XZ 面	WCSのXZ面に対して平行なブロックを並列します。
現在のビュー平面	現在のビュー平面に平行なブロックを配置します。
OK	切断を作成/高度ダイアログボックスが閉じます。新規ブロックが作成される場合は、挿入点、尺度、回転角度を指定するダイアログボックスが表示されます。
キャンセル	コマンドを中止します。
