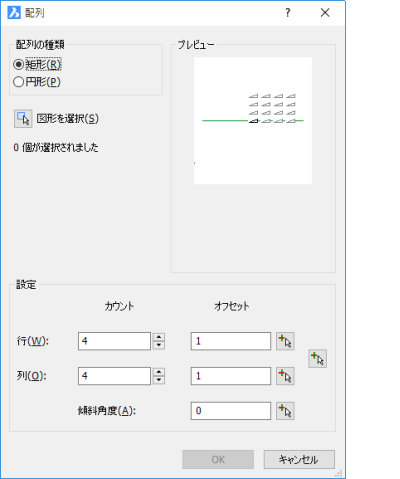

ArrayClassic[2D配列複写 クラシック]

オプション

説明

選択 ボタン () をクリックします。

配列 ダイアログボックスが一旦閉じます。

配列複写する図形の選択を求めるプロンプトがコマンドバーに表示されます。

行のカウント

行数を指定します。

行のオフセット

行間のオフセットの値を指定します。

オフセットを正値にすると、左から右に行が追加されます。

以下のいずれかを実行します。

• 行のオフセット に距離を入力します。
• 選択ボタン () をクリックします。
  配列ダイアログボックスが一旦閉じます。
  コマンドバーの表示: Y-方向の行間隔:
  図面上で2点を指定します。

列のカウント

列の数を指定します。

列のオフセット

列間のオフセットを指定します。

オフセットを正値にすると、下から上に列が追加されます。

以下のいずれかを実行します。

• 列のオフセットに距離を入力します。
• 選択ボタン () をクリックします。
  配列ダイアログボックスが一旦閉じます。
  コマンドバーの表示: X-方向の間隔(|||):
  図面上で2点を指定します。

矩形の間隔を指定

矩形の間隔を指定します。

矩形長さ = 列のオフセット

矩形の幅 = 行のオフセット

選択ボタン () をクリックします。
配列ダイアログボックスが一旦閉じます。

コマンドバーの表示: 矩形の間隔を指定:
図面上で2点を指定します。

傾斜角度

矩形間の傾斜角度を指定します。
角度は、現在の座標系に対して計算されます。

以下のいずれかを実行します。

• 傾斜角度 に角度を入力します。
• 選択ボタン () をクリックします。
  配列ダイアログボックスが一旦閉じます。
  コマンドバーの表示: 配列の角度を指定:
  図面上で2点を指定します。

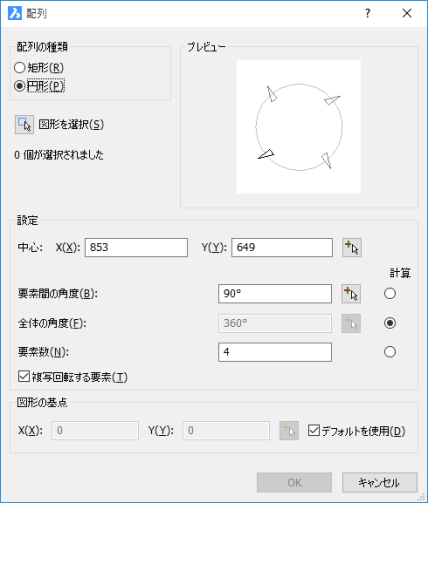

配列の種類: 円形 のオプション

オプション

説明

選択 ボタン () をクリックします。

配列 ダイアログボックスが一旦閉じます。

配列複写する図形の選択を求めるプロンプトがコマンドバーに表示されます。

中心

配列の中心位置を指定します。

以下のいずれかを実行します。

• X、Y フィールドに座標を入力します。
• 選択ボタン () をクリックします。
  配列ダイアログボックスが一旦閉じます。
  コマンドバーの表示: 円形配列の基点/中心:
  図面上で1点を指定します。

要素間の角度

コピー間の角度を指定します。

以下のいずれかを実行します。

• 全体の角度 と 要素数から角度を計算する為に、計算 ラジオボタン をクリックします。
• 角度 に角度を入力します。
• 選択ボタン () をクリックします。
  配列ダイアログボックスが一旦閉じます。
  コマンドバーの表示: 間の角度を指定:
  現在の中心点から線が動的に表示されます。
  図面上の1箇所を指定します。

全体の角度

配列の範囲と方向を決定します。
360 と入力すると図形のコピーが完全な円に配列されます。これより小さな値を入力すると、円形状に配列されます。
角度に正値を入力すると反時計回りに配列され、負値を入力すると時計回りに配列されます。

以下のいずれかを実行します。

• 要素間の角度 と 要素数で角度を計算する為に計算ラジオボタンをクリックします。
• 角度 に角度を入力します。
• 選択ボタン () をクリックします。
  配列ダイアログボックスが一旦閉じます。
  コマンドバーの表示: 全体の角度を指定:
  現在の中心点から線が動的に表示されます。
  図面上の1箇所を指定します。

要素数

配列の要素数を指定します。

以下のいずれかを実行します。

• 要素間の角度 と 全体の角度から、角度を計算する為に計算 ラジオボタンをクリックします。
• 1より大きい値を入力します。

複写回転する要素

配列複写時に図形の回転を行うかを決定します。

• チェックなし： 図形の回転を行いません。すべてのコピーは元の図形と同じ向きになります。
• チェックあり： 図形の回転を行います。

図形の基点

選択した図形の基点を再配置します。

以下のいずれかを実行します。

• デフォルトを使用オプションを選択します。（選択範囲の境界枠の左下が基点になります。)
• 選択ボタン () をクリックします。
  配列ダイアログボックスが一旦閉じます。
  コマンドバーの表示: 円形配列の基点/中心:
  図面上で1点を指定します。
