図形を非自動調整配列して円形状または矩形状配列を作成し、コマンドバーにプロンプトを表示します。
コマンドへのアクセス
コマンド入力: -array
: -array
コマンドバーの表示:
配列複写する図形を選択: (1つまたは複数の図形を選択します。)
セット内の図形: 1
配列複写する図形を選択: (Enterキーを押して図形の選択を終了します。)
配列種類 [円形状(P)/矩形状(R)] <矩形状>: (オプションを入力します。)
このコマンドは線状、矩形状、円形状の2D配列を作成します。
コマンドオプション
|
オプション |
説明 |
|
配列する図形を指定します。いずれかの選択方法で図形を選びEnterを押します。 |
|
|
配列を極線（円形)で作成します。 コマンドバーの表示: 円形配列の中心、または [基点(B)]: (位置を指定、または、B を入力します。) Enter=図形間の角度指定/<配列複写数>: (数字を入力、またはEnterを押します) 塗り潰し角度 (+ で反時計回り、- で時計回り) <360>: (正、または、負の値を入力、または、Enterを押して360° 塗り潰します。) 配列の周りに図形を回転しますか? [はい(Y)/いいえ(N)]<はい>: (N または Y を入力します。) |
|
|
|
線形、長方形、または正方形の配列を作成します。 コマンドバーの表示: 行数 <1>: (行数を入力します) 列数 <1>: (列数を入力します) Y-方向の行間隔、または、矩形で指示: (行間の距離または2点を指定します。) X-方向の間隔(|||): (列間の距離を指定します。) |
矩形状配列は行と列から構成されます。
|
矩形状配列のオプション |
説明 |
|
行数を指定します。線形配列ならば１を入力します。配列方向を下側に指定する場合は、負数を入力します。 |
|
|
列数を指定します。配列方向を左側に指定する場合は、負数を入力します。 |
|
|
図形の行間隔を指定します。 |
|
|
行と列の間隔を示す2点を指定します。 |
|
|
|
図形の列間隔を指定します。 |
|
円形状配列のオプション |
説明 |
|
選択した図形の基点を再配置します。 |
|
|
|
中心点を指定します。；座標系を入力するかポイントを入力します。 |
|

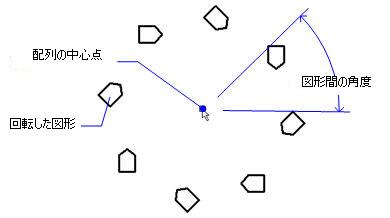

コピー間の角度を指定します。 |
|
|
配列する要素数を指定します。1より大きな値を入力します。 |
|
|

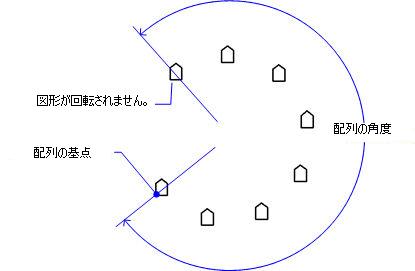

配列複写の範囲と方向を決定します。全面的にコピーする場合は360 を入力し、部分的な作画にする場合はそれより小さな数字を入力します。正数の角度は反時計回りに複写され、負数を入力すると時計回りに作成されます。 |
|
|
|
配列複写時に図形の回転を行うかを決定します。
|
手順
関連コマンド
3dArray - 3D配列を作成します。
Array - 図形のコピーを等間隔の矩形、極座標またはパス配列で配置します。
ArrayClassic - ダイアログボックスを使用して曲線、または、矩形状に配列した図形を作成します。
ArrayEdit - 関連付けて配列複写された図形とその元図形を編集できます。
ArrayPath - 図形のコピーをパスに沿って複数の行とレベルに均等に分配します。
ArrayPolar - 複数の行とレベルを使用して、図形のコピーを中心点または回転軸を中心とする円形パターンで均等に分配します。
ArrayRect - 図形のコピーを任意の数の行、列、レベルに分配します。
MInsert - ブロックの配列を挿入します。
