ダイアログボックスを使用して、閉じた領域の内側境界を形成してポリラインを作成します。
コマンドへのアクセス
コマンド入力 : boundary
エイリアス : bo, bpoly
メニュー: 作成 | 境界 | 境界作成
ツールバー: 作成 | 境界|
: boundary

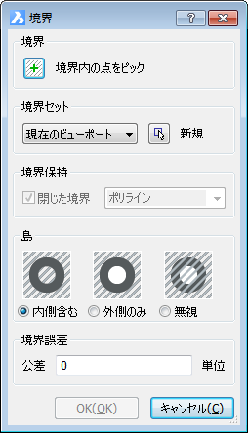

ダイアログボックスを表示:
オプション選択し OK.クリックします。
コマンドオプション
|
境界 |
説明 |
|
境界を定義する閉じた領域を指定します；一時的にダイアログボックスが非表示になります。: ハッチング領域か境界を定義する点を指示 - 境界内の点を選択します。 BricsCADは境界をハイライトさせ、プレビューができます。 図形を追加選択するために、コマンドが繰り返されます。Enterを押して領域選択を終了します: ハッチング領域か境界を定義する点を指示 - Enterキーを押します。ダイアログが表示されます。 |
|
|
|
|
|
境界セット |
|
|
境界を作成する図形について、BricsCADがどこを検索するべきか指定します。
|
|
|
境界を作成する新しい選択セットの図形を選択します。一時的にダイアログボックスが非表示になります；プロンプト: 図形を選択 - 1つ以上の図形を選択、または、選択方法を決定します。 図形を追加選択するために、コマンドが繰り返されます。図形の選択終了後、Enterキーを押します: 図形を選択- Enterキーを押します。ダイアログが表示されます。 |
|
|
|
|
|
境界保持 |
|
|
ポリライン |
|
|
|
|
|
島 |
|
|
他の領域を含んでいる場合、複数の境界を作成します。 |
|
|
他の領域を含んでいる場合、最も外側の図形の境界を作成します。 |
|
|
他の領域を含んでいる場合、一つの境界を作成します。 |
|
|
|
|
|
境界誤差 |
|
|
境界が閉じられていないものを作成されてもBricsCADが無視する最大値を定義します。 |
|
手順
グリップ編集
グリップを選択して、直接境界を編集できます:
境界線を選択します。注意: グリップは複数表示されます。
グリップを選択し境界をストレッチするようにドラッグします。
関連コマンド
BHatch と Hatch - ダイアログボックスを使用して境界にハッチングパターンを作画します。
-BHatch と -Hatch - コマンドバーを使用して境界にハッチングパターンを作画します。
-Boundary - コマンドバーを通して閉じられた範囲の内側にポリラインの境界を作成します。
GenerateBoundary - SELECTIONMODESの開いた有効な境界検出がアクティブなとき、検出した境界によって3Dソリッドの面から閉じたポリラインなどを作成します。
HatchGenerateBoundary - ハッチングまたはグラデーションの塗り潰し領域に境界を生成します。
Properties - 境界のプロパティを変更します。
Region - 領域を含む境界でリージョンを作成します。
Settings - 境界のデフォルトパラメータを指定します。
XEdges - 3D ソリッド面、 サーフェス等の3Dソリッドエッジから 2D 線分図形 (線分、円弧、円、楕円、楕円弧、スプライン)を作成します。
