DimCenter [中心線]

円と円弧の中心点に中心マークを配置します。

コマンドへのアクセス

コマンド入力 :  DimCenter

エイリアス :  dce

メニューバー : 寸法記入 | 中心線

ツールバー:  寸法記入 | 中心記入 |

: dimcenter

コマンドバーの表示:

寸法入力する円弧、または、円を選択: （円弧、ポリライン円弧セグメント、または円を選択します。）

DIMCEN システム変数で、中心線の長さを管理します。

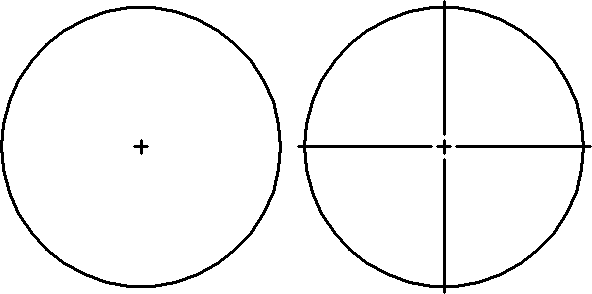

左: DimCen = 0.09、右: DimCen = -0.09

コマンドオプション

オプションはありません。

手順

中心点または中心線を作成する

関連コマンド

CenterMark - 選択した円または円弧と関連付けた中心マーク図形を作成します。

DimLinear - 水平/垂直方向または回転させた長さ寸法を図面に配置します。

DimAligned - 平行寸法を配置します。

DimBaseline - 共通の基準線から寸法を追加配置します。

DimContinue - 直列寸法を作図します。

DimDiameter - 直径寸法を配置します。

DimRadius - 半径寸法を配置します。

DimAngular - 角度寸法を配置します。

DimLeader と Leader - 文字、ブロック、図形、幾何公差の引出線を配置します。

DimOrdinate - x およびy 座標軸の寸法を配置します。

Tolerance - 図面に幾何公差タグを配置します。

Dim - '寸法コマンド:' プロンプトで、寸法を配置、編集します。

Dim1 - '寸法コマンド:' プロンプトで、1つの寸法を配置、編集します。

DimEdit - 寸法値の文字と角度を変更します。寸法補助線の角度を変更します。

DimTEdit - 寸法値の位置を変更します。

DdEdit - 寸法値を編集します。

Properties - パレットで寸法のプロパティを編集します。

DimStyle - 図面エクスプローラで寸法スタイルの作成と編集を行います。

-DimStyle - コマンドバーから寸法スタイルを保存、適用します。

Style - 寸法で使用する文字スタイルを設定します。

DimOverride - 現在の寸法スタイルの設定値を上書きします。
