すべての表示オブジェクトをカレントのレイアウトから新規図面のモデル空間にエクスポートします。
コマンドはレイアウトデノミ使用できます。
コマンドへのアクセス
コマンド入力: exportlayout
メニュー: ファイル | レイアウトをモデルに書き出し...
: exportlayout

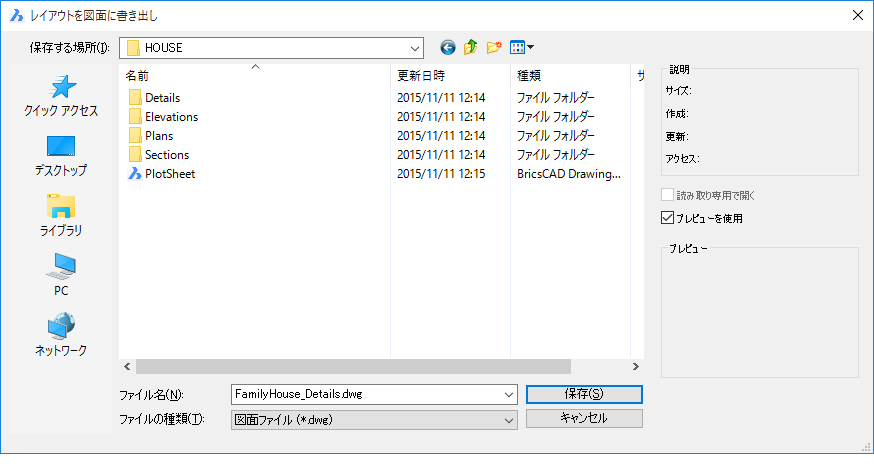

ファイル選択ダイアログが表示されます。
ファイル名欄に名前を入力し、保存ボタンを押します。
ビューポートはポリラインに変換されます。
図形はビューポート境界でトリミングされます。
関連コマンド
Export - さまざまなベクトルやラスター形式で図面をエクスポートします。
WBlock - ダイアログボックスで、ブロック等の図面部分をディスク上のファイルに書き込みます。
-WBlock - コマンドバーで、ブロック等の図面部分をディスク上のファイルに書き込みます。
