Export [書き出し]

複数のベクトルとラスター形式で図面をエクスポートします。

Linux は wmf と emf へのエクスポートはサポートしていません。

コマンドへのアクセス

コマンド入力 : export

エイリアス : exp, dwfout

メニューバー : ファイル | 書き出し

: export

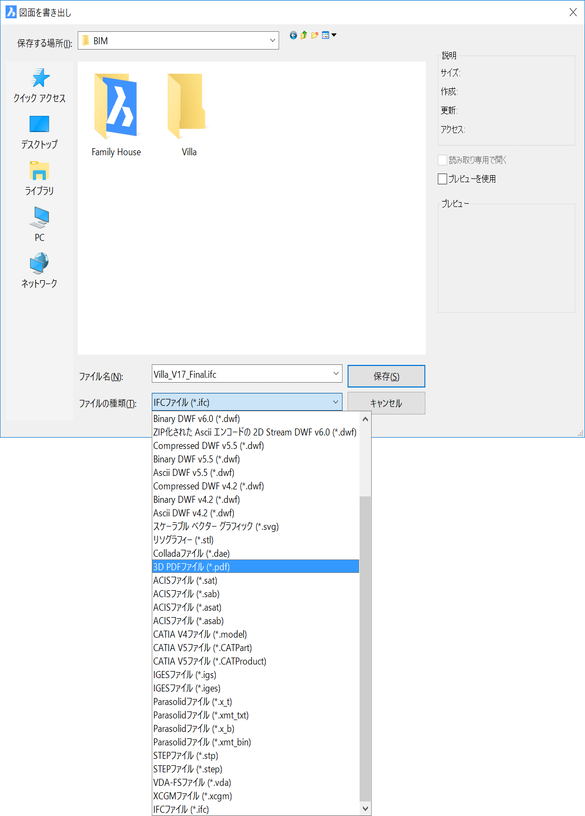

ダイアログボックスを表示:

ドロップダウンリストから書き出すファイルの形式を選択しSaveをクリックします。

コマンドオプション

CAD 形式	拡張子	説明
AutoCAD 図面	DWG	AutodeskによってCAD図面形式が作成されています；DWGの旧バージョンで図面をエクスポートするには、SaveAsコマンドを使用します。
AutoCAD ASCII DXF	DXF	Autodeskによって図面交換形式が作成されています；バイナリDXFファイルを作成するためには、DxfOut コマンドを使用します。
図面テンプレート	DWT	新しい図面はテンプレートに基づいています。
DWF	DWF	AutodeskによってCADの表示形式が作成されています；"design Web format."の略です。
バイナリ DWF	DWF	DWFの圧縮されたバージョン。
IFCファイル	IFC	IFC認定アプリケーションで使用するためのIFCファイルとしてBIMモデルを保存します。 Industry Foundation Classes (IFC)データ・モデルは、建築、建設産業のデータを記述する事を意図しています。 BIMプロパティは IFC ファイル書き出しに含まれています。

ベクトル形式	拡張子	説明
Windows メタファイル*	WMF	マイクロソフトによって作成されたベクトル形式；クリップボードで使用されます。
拡張 Windows メタファイル*	EMF	WMFの更新バージョン。
Adobe PDF	PDF	Adobeによって作成された出版書式です；"portable document format."の略です。

ラスター形式	拡張子	説明
ビットマップ*	BMP	マイクロソフトによって作成されたラスター形式；クリップボードで使用されます。

XML 形式	拡張子	説明
スケーラブル・ベクトル・グラフィック	SVG	Scalable Vector Graphics（SVG）は、静的と動的の両方の2次元のベクタグラフィックスを、（すなわち、インタラクティブまたはアニメーション）記述するためのXMLベースのファイル形式の仕様ファイルです。 SVGは1999年以来、World Wide Web Consortium （W3C）によって開発されている標準仕様です。
Collada	DAE	COLLADA (collaborative design activityの略)は、対話型3Dアプリケーションの交換用ファイルフォーマットです。非営利技術コンソーシアムのクロノス・グループが管理しています。

CAM 形式	拡張子	説明
リソグラフィー	STL	STL (STereoLithographyの略)は、もともとは3D Systems社が開発したステレオリソグラフィCADのファイル形式です。高速プロトタイピングやコンピュータ支援製造で広く使用されています。STLファイルには、オブジェクトの三次元形状のみ記憶されます。色や質感、その他の一般的なCAD属性は含まれません。STLではアスキー形式とバイナリ形式のどちらも使用できますが、バイナリ形式の方がコンパクトで一般的です。 StlOutコマンドもご覧ください。

(*)PictureExportScaleユーザー環境設定は、イメージフォーマット(WMF, EMF, BMP)をエクスポートする時のビューサイズの表示サイズです。
出力ビューサイズは、現在のビューサイズのピクセル数にこの係数を乗じたものです)

以下の3Dフォーマットは独立したモジュール BricsCAD Communicatorにて使用することができます。

Bricsys webサイトからCommunicatorインストーラをダウンロードします。

形式	拡張子	説明
製品モデルデータ交換の国際規格	STE, STP, STEP	STEP (Standard for the Exchange of Product Data)は3次元データに使用されるISO規格の変換フォーマットです。
初期グラフィックス変換仕様	IGS, IGES	ファイル形式は、多くのCADシステム間でもデータ交換ができる中立的な形式です。
CATIA V4	モデル	CATIA (Computer Aided Three-dimensional Interactive Application)は、マルチプラットフォーム CAD/CAM/CAE 商用ソフトウェアスイートです。フランスのダッソーシステムズによって開発されました。
CATIA V5	CATPart, CATProduct
PARASOLID	XMT_TXT, XMT_BIN X_T, X_B	Parasolidはジオメトリックモデリングカーネルで元々はシェープデータ社で開発されたものです。現在はシーメンスPLMソフトウエア社（旧UGS)の製品で他社の3次元CAD/CAM/CAEシステムにライセンス使用されています。
VDA-FS	VDA	VDA-FSは、あるCADシステムから別のシステムへのサーフェスモデルの移行用CADデータ互換フォーマットです。名前は"Verband der Automobilindustrie - Flachenschnittstelle"を省略したものです。"automotive industry association - surface data interface"に変換します。標準はドイツ組織VDAによって定義されました。
3D PDF	PDF	Portable Document Format(PDF)はアプリケーション・ソフト、ハードウェアおよびオペレーティング・システムに関係なく、ドキュメントを表わすために使用されるファイル形式です。

手順

PDFエクスポート設定
